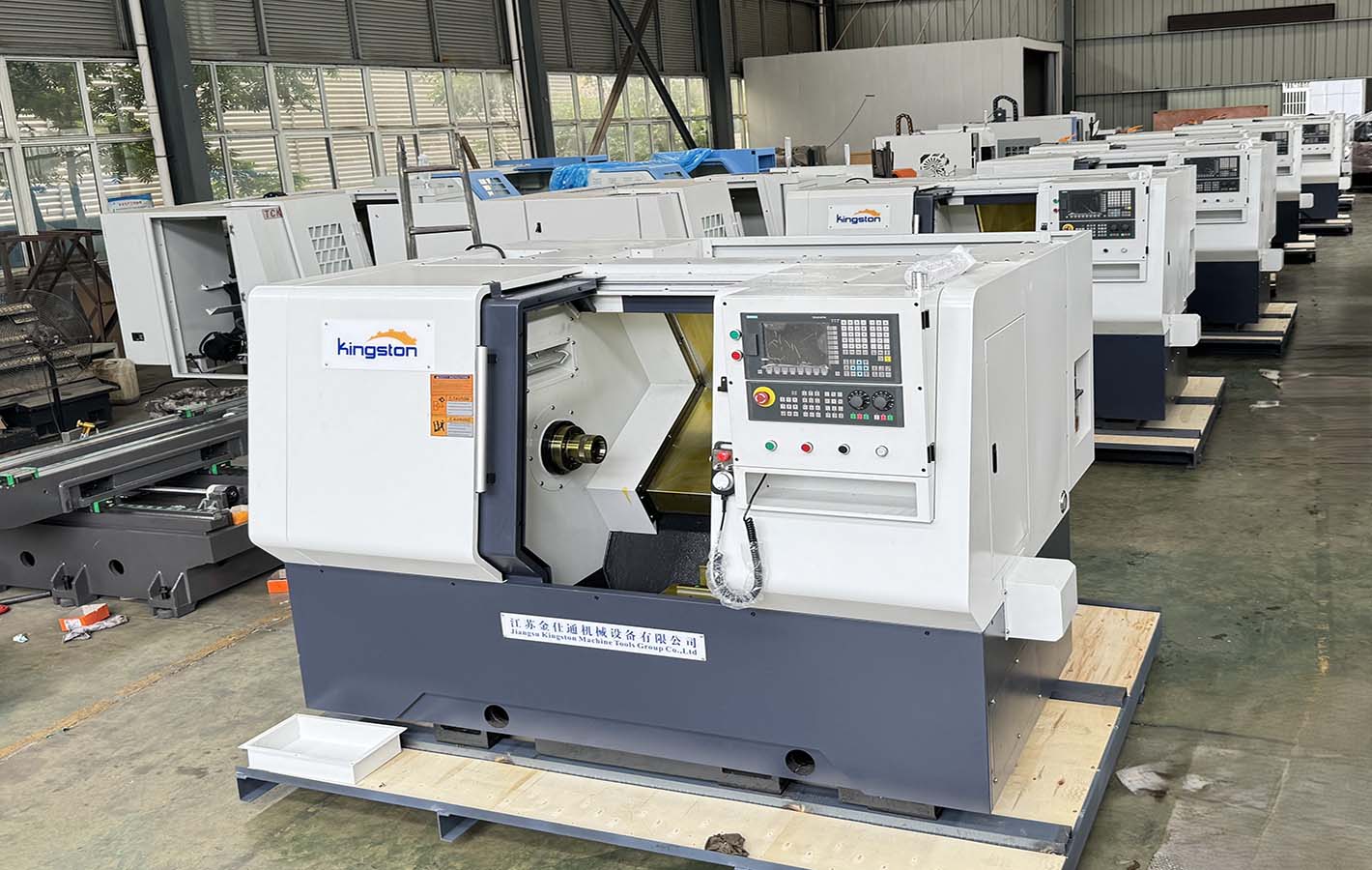

Токарные станки с ЧПУ и наклонной станиной В механических цехах это настоящие рабочие лошадки. Но, как и любая машина, они могут выходить из строя. Хорошая новость? Большинство распространенных проблем вы можете решить самостоятельно, не вызывая специалиста по обслуживанию. Вот простое руководство по диагностике и устранению наиболее распространенных неисправностей.
1. Размеры деталей постоянно меняются.
Детали непостоянны. Некоторые большие, некоторые маленькие, даже при использовании одной и той же программы.
Проверьте это в первую очередь:
• Биение шпинделя: Установите индикатор часового типа на отверстие шпинделя или используйте контрольную планку. Если биение превышает 0,01 мм, возможно, изношены подшипники.
• Смазка: Проверьте уровень масла в баке автоматической смазки. Отсутствие масла означает заедание направляющих и неправильное положение.
• Давление зажима: Убедитесь, что патрон надежно зажат. Свободно висящая деталь может смещаться во время резки.
• Люфт шарикового винта: поверните револьверную головку вручную. Чувствуете люфт? Возможно, требуется регулировка винта.
Быстрое решение: в первую очередь проверьте биение шпинделя и уровень масла. Это самые простые и распространенные причины.
2. Шероховатая обработка поверхности
Детали выглядят некрасиво. Видны следы обработки, разрывы или шероховатости.
Проверьте это в первую очередь:
• Состояние инструмента: Затупилась ли или откололась ли вставка? Замените ее и попробуйте снова. Это решает 80% проблем с качеством обработки поверхности.
• Подшипники шпинделя: При выключенном станке попробуйте покачать шпиндель. Любое движение означает, что подшипники разболтаны.
• Скорость и подача: Неправильные параметры резания ухудшают качество обработки. Проверьте, соответствуют ли частота вращения и скорость подачи обрабатываемому материалу.
• Вибрация: Попробуйте изменить скорость вращения шпинделя на 10-15% в большую или меньшую сторону. Если качество обработки улучшится, значит, вы попали в зону резонанса.
3. Башня не поворачивается или плохо фиксируется.
Механизм смены инструмента барахлит. Он не поворачивается, не фиксируется или издает неприятные звуки.
Проверьте это в первую очередь:
• Давление воздуха: оно выше 0,5 МПа? Низкое давление воздуха означает слабую фиксацию.
• Стружка внутри: Стружка может заблокировать револьверную головку. Остановите станок, откройте крышки и удалите застрявшую стружку.
• Поиск штифтов: Изношенные штифты приводят к плохой повторяемости результатов. Проверьте наличие следов износа.
• Бесконтактные выключатели: Загрязненные или ослабленные выключатели могут не определять положение инструмента. Очистите и затяните их.
Правило: Никогда не пытайтесь силой переместить застрявшую турель. Сначала удалите стружку, а затем попробуйте переместить её вручную.
4. Шпиндель замедляется или останавливается при интенсивной обработке.
При глубокой резке скорость вращения шпинделя падает или станок останавливается.
Проверьте это в первую очередь:
• Приводной ремень: Старые ремни проскальзывают под нагрузкой. Проверьте натяжение. Надавите на ремень — он должен быть туго натянут.
• Состояние ремня: Масло на ремне вызывает проскальзывание. При наличии масла очистите ремень обезжиривающим средством.
• Нагрузка при резке: не завышены ли ваши требования? Проверьте, не превышает ли глубина резания технические характеристики станка.
5. Ось движется с перебоями или не движется вовсе.
Ось X или Z дергается, заедает или не двигается.
Проверьте это в первую очередь:
• Система смазки: Попадает ли масло в направляющие? Проверьте трубопроводы на наличие засоров или утечек.
• Ползунки направляющих: Повреждены ли ползунки или они слишком сильно затянуты? Это может привести к заеданию направляющей.
• Неправильная регулировка направляющих: Слишком туго затянутые направляющие вызывают заедание. Требуется повторная регулировка.
• Срабатывание защиты от перегрузки: Некоторые машины имеют механическую защиту от перегрузки, которую может потребоваться сбросить.
6. Системные оповещения или потерянные программы
В окне управления отображаются тревожные сообщения. Или программы исчезают после выключения.
Проверьте это в первую очередь:
• Резервная батарея: Потеря программ обычно означает, что батарея в плате управления разрядилась. Замените её.
• Охлаждение корпуса: Загрязненные фильтры вызывают перегрев и ложные срабатывания. Чистите фильтры ежемесячно.
• Заземление: Плохое заземление приводит к случайным срабатываниям сигнализации. Проверьте соединения заземляющего провода.
7. На дорогах нет масла.
Вы смотрите на дороги, и они выглядят сухими. Или же расход масла значительно превышает норму.
Проверьте это в первую очередь:
• Маслопроводы: Засорены или повреждены шланги? Проследите трубопровод от насоса до точек подачи.
• Насос работает?: Работает ли насос автоматической смазки? Проверьте его работу и производительность.
• Неправильное масло: Использование гидравлического масла вместо направляющего масла? Направляющее масло липкое и остается на месте. Гидравлическое масло стекает.
8. Центр задней бабки не совпадает.
При использовании задней бабки длинные валы смещаются от центра.
Проверьте это в первую очередь:
• Основание задней бабки: Грязь или заусенцы под основанием нарушают соосность. Очистите сопрягаемые поверхности.
• Износ направляющих: проверьте, плотно ли задняя бабка прилегает к направляющим. Возможно, потребуется зачистка.
• Износ пиноли: Изношенное отверстие пиноли вызывает биение. Может потребоваться замена втулки.
Быстрые советы для магазина
• Ведите дневник: записывайте каждую проблему и способ её решения. В следующий раз вы будете знать, что делать.
• Наличие в наличии основных запасных частей: ремни, подшипники, переключатели, фильтры. Их наличие позволяет сэкономить несколько дней простоя.
• В первую очередь подумайте о программном обеспечении: прежде чем разбирать устройство, проверьте параметры и программы. Многие проблемы связаны просто с потерянными настройками.
• Прислушайтесь к своему оборудованию: скрежет означает отсутствие масла. Стук означает ослабление деталей. Гудение может указывать на проблемы с двигателем. Ваши уши — хороший инструмент для диагностики.
Лучшее решение — профилактика. Десять минут в день на проверку масла и очистку от стружки предотвращают большинство проблем еще до их возникновения. Машины, за которыми регулярно ухаживают, работают дольше и ломаются реже.
