Сверлильные станки относятся к числу наиболее распространенного оборудования в механической обработке. Различные типы сверлильных станков существенно различаются по конструкции, возможностям обработки и сценариям применения. Выбор правильного типа напрямую влияет на эффективность обработки и стоимость. В данной статье представлен сравнительный анализ трех распространенных типов: колонного сверлильного станка, радиально-сверлильного станка и настольного сверлильного станка.

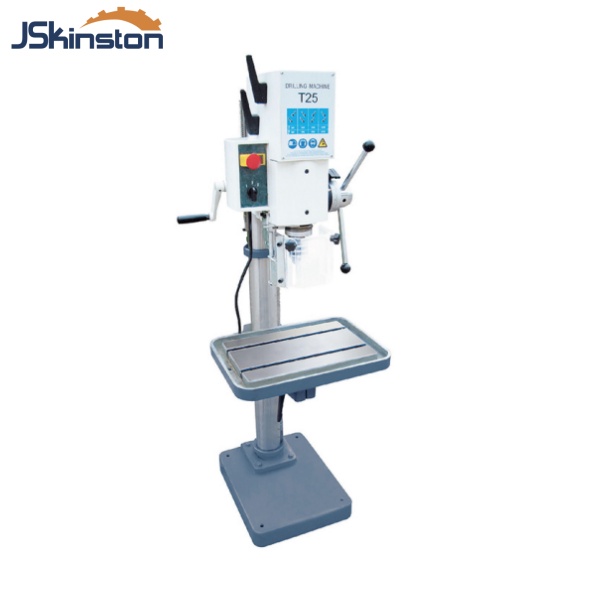

1. Вертикальное сверление
Буровая колонна — это самый простой тип бурового оборудования. Ее конструкция состоит из шпиндельной головки, установленной на вертикальной колонне. Рабочий стол может подниматься или опускаться вдоль колонны, а шпиндель перемещается вертикально для выполнения операции бурения.
Сверлильный станок с колонным сверлом подходит для обработки отдельных отверстий или небольшого количества отверстий в заготовках малого и среднего размера. Он широко используется в ремонтных мастерских, инструментальных цехах и цехах опытного производства, где объемы партий невелики.
Ограничением сверлильного станка является необходимость перепозиционирования заготовки после каждого просверленного отверстия. Он не подходит для деталей с большим количеством отверстий или с высокими требованиями к точности расстояния между отверстиями.

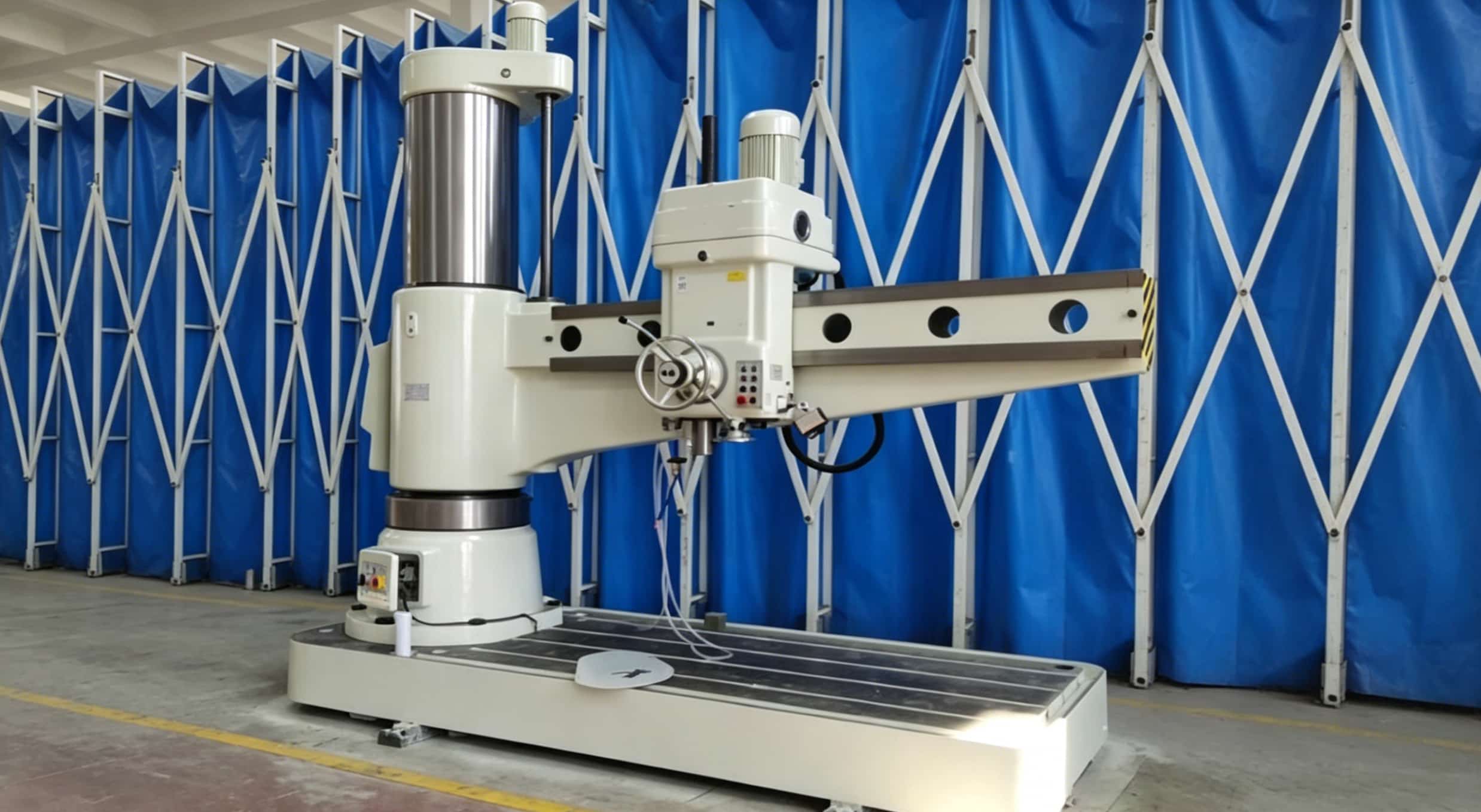

2.Сверло радиального рычага
Радиально-сверлильный станок дополняет базовую колонную сверлильную конструкцию подвижной стрелой. Шпиндельная головка может перемещаться горизонтально вдоль радиальной стрелы, а вся стрела может вращаться вокруг колонны и перемещаться вертикально. Это позволяет шпинделю охватывать большую цилиндрическую рабочую зону.
Радиально-сверлильный станок предназначен для обработки крупных заготовок, таких как коробки, корпуса и фланцы. Он особенно подходит для применений, требующих множества отверстий в одной заготовке, например, в трубных досках для сосудов под давлением или теплообменников. После зажима заготовки оператор перемещает шпиндельную головку и рычаг в различные положения, не меняя положения самой заготовки.
Преимущество радиально-сверлильного станка заключается в том, что он избавляет от необходимости часто перемещать тяжелые заготовки. Он хорошо подходит для производства отдельных деталей и мелкосерийного производства, где типы заготовок часто меняются.
К недостаткам относятся большие габариты и более высокая стоимость по сравнению с колонными сверлильными станками. Он неэффективен для крупносерийного производства мелких деталей.
3.Сверление на верстаке
Настольный сверлильный станок — это миниатюрная версия колонного сверлильного станка, предназначенная для установки на верстаке. Как правило, он обеспечивает более высокие скорости вращения шпинделя, чем более крупные станки.
Настольный сверлильный станок предназначен для сверления отверстий малого диаметра, как правило, в электронных компонентах, приборах, моделях и других прецизионных мелких деталях. Он также широко используется в лабораториях, учебных мастерских и небольших ремонтных мастерских. Высокая скорость вращения шпинделя делает его подходящим для сверления мягких материалов, таких как пластик, дерево и тонкие алюминиевые листы.
К недостаткам настольного сверлильного станка относится небольшой рабочий диапазон. Он не подходит для сверления отверстий большого диаметра или глубоких отверстий в стали. Ручная подача требует от оператора определенных навыков, поскольку усилие подачи не контролируется автоматическим механизмом.
4. Краткое описание различий
Выбор сверлильного станка зависит, прежде всего, от размера заготовки, количества отверстий в заготовке и объема партии.
Настольное сверлильное полотно: для небольших заготовок, периодического использования, для отверстий малого диаметра.
Сверлильный станок колонного типа: заготовки среднего размера, небольшие и средние партии, сверление общего назначения.
Радиально-сверлильный станок: для крупных заготовок, для серийного или мелкосерийного производства, для заготовок, требующих сверления большого количества отверстий.
5. Критерии отбора
При выборе типа сверлильного станка следует в первую очередь рассмотреть три вопроса.
Размер заготовки превышает возможности сверлильного станка с колонным сверлильным станком? Если да, то подходящим выбором будет радиально-сверлильный станок.
Высокий ли объем производства? Для крупносерийного производства универсальные сверлильные станки не являются оптимальным решением. Вместо них следует рассмотреть многошпиндельные сверлильные станки или сверлильные станки с ЧПУ.
Какой уровень квалификации требуется оператору? Для сверлильных станков с верстаком требуется ручное управление подачей, что требует большего опыта от оператора. Для сверлильных станков с колонным и радиальным рычагом обычно предусмотрена автоматическая подача, что снижает требования к квалификации.
Для большинства небольших и средних металлообрабатывающих цехов для повседневных нужд достаточно комбинации колонного и настольного сверлильных станков. Радиально-сверлильные станки лучше всего подходят для производителей, основной продукцией которых являются крупные конструкционные элементы.
