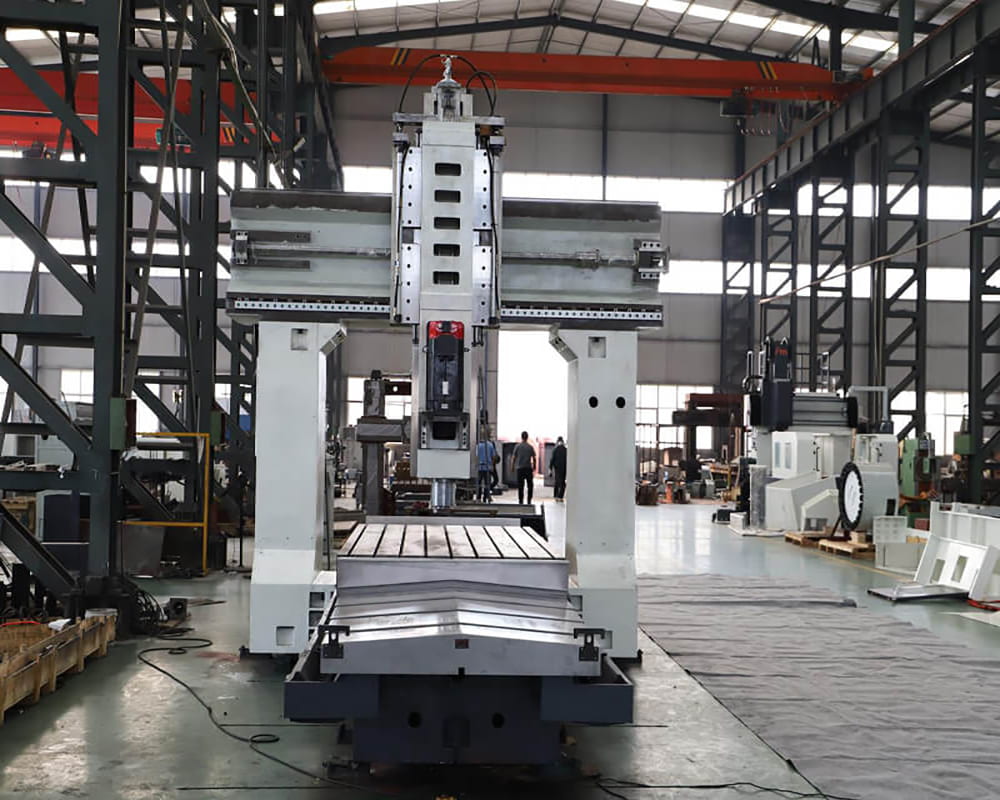

A портальный фрезерный станок Портальный фрезерный станок — это крупный обрабатывающий центр, предназначенный для обработки больших заготовок. В отличие от стандартного вертикального фрезерного станка, где перемещается стол, у портального станка стол неподвижен, а режущая головка перемещается по мосту, перекрывающему стол. Такая конструкция обеспечивает портальному станку ряд ключевых преимуществ, которые делают его оптимальным выбором для обработки крупных деталей.
Обрабатывает очень крупные заготовки за одну установку.
Наиболее важной особенностью является неподвижный стол. Заготовка остается неподвижной, в то время как режущая головка перемещается, что существенно отличается от стандартных фрезерных станков, где заготовка перемещается вместе со столом. Для крупных, тяжелых деталей весом в несколько тонн перемещение заготовки затруднительно и неточно. На портальном фрезерном станке деталь вообще не движется — движется только режущая головка. Это позволяет обрабатывать очень большие детали, которые не поместились бы на любом другом станке. Кроме того, режущая головка может достигать каждой точки стола, что означает возможность обработки всей большой детали за одну установку без перепозиционирования или перенастройки. Это экономит часы или дни времени на обработку.
Режет глубоко и интенсивно, сохраняя при этом точность.
Портальные фрезерные станки отличаются высокой жесткостью. Колонны массивные, мост тяжелый, а неподвижный стол установлен на прочном основании. Эта жесткость позволяет выполнять резку твердых материалов, таких как сталь, нержавеющая сталь и чугун, без вибрации и деформации. В то же время портальные фрезерные станки рассчитаны на жесткие допуски на больших расстояниях. Неподвижный стол означает отсутствие движущейся массы под заготовкой, а тяжелая режущая головка плавно перемещается по прецизионным направляющим. Современные портальные фрезерные станки могут обеспечивать допуски ±0,01 мм по всей длине стола — это замечательный показатель для таких больших станков.
Оборудование с пятью сторонами в одной установке и удобной загрузкой.
Многие портальные фрезерные станки могут иметь более одной режущей головки. Вертикальная головка обрабатывает верхнюю поверхность, а угловая — боковые стороны. Некоторые станки оснащены автоматическими устройствами смены головок, которые переключаются между различными головками без участия оператора. Это позволяет обрабатывать пять сторон за одну установку — заготовка один раз устанавливается на стол, и станок обрабатывает верхнюю поверхность, все четыре стороны и даже отверстия под углом. Загрузка тяжелых заготовок также упрощается, поскольку стол закреплен на уровне пола. Мостовой кран может установить деталь непосредственно на стол, не поднимая ее на движущиеся столы и не перемещая в ограниченные пространства. Загрузка занимает минуты, а не часы.
Чистое удаление стружки и термостойкость
На портальных фрезерных станах очистка стружки превосходна. Стол плоский, стружка отваливается с краев, а во многих станках в боковые стороны стола встроены конвейеры для стружки. Открытая конструкция предотвращает застревание стружки, и на столе нет защитных кожухов, поскольку стол не перемещается — это существенное преимущество по сравнению со стандартными станами. Что касается термостойкости, неподвижный стол остается стабильным, так как он не перемещается, а массивная конструкция долго нагревается. Многие современные портальные фрезерные станы также имеют термокомпенсацию, при которой датчики измеряют температуру в ключевых точках, а система управления автоматически корректирует температурный режим. Это обеспечивает точность работы станка даже после нескольких часов работы.
Простой дизайн и распространенные области применения.
Портальные фрезерные станы Портальные фрезерные станки имеют меньше движущихся частей, чем можно подумать. Стационарный стол вообще не имеет движущихся частей — нет изнашивающихся направляющих, нет шариковых винтовых передач, требующих обслуживания. Основные места износа — колонны, мост и режущая головка, которые доступны для осмотра и ремонта. Многие предприятия считают, что портальные фрезерные станки требуют меньше технического обслуживания, чем станки меньшего размера, поскольку их конструкция проще. Эти станки используются во многих отраслях промышленности: аэрокосмические компании обрабатывают лонжероны крыльев и панели фюзеляжа, инструментальные цеха автомобильной промышленности обрабатывают большие литьевые формы, энергетические компании обрабатывают ступицы ветряных турбин, а железнодорожные цеха обрабатывают детали кузовов поездов. Портальные фрезерные станки используются в любой отрасли, работающей с крупными металлическими деталями.
Основные преимущества портального фрезерного станка очевидны. Он обрабатывает очень крупные заготовки, которые не поместятся на других станках. Он обрабатывает целые детали за одну установку, экономя часы времени на обработку. Он режет большие и глубокие заготовки без вибрации, сохраняя при этом точность на больших площадях. Он обрабатывает пять сторон за одну установку с помощью нескольких головок, легко загружается и обеспечивает чистое удаление стружки. Для цехов, которым необходимо обрабатывать крупные детали, портальный фрезерный станок — это не просто вариант, а единственное решение. Станок окупается за счет сокращения времени установки, повышения точности и возможности выполнять работы, которые другие цеха не могут выполнить.
