Введение
Шестерни — это «шарниры» механической трансмиссии. От автомобильных трансмиссий и редукторов до редукторов ветряных турбин и двигателей строительной техники — все оборудование, требующее передачи мощности, использует шестерни. зубофрезерный станок Зубофрезерный станок является наиболее широко используемым станком для массового производства цилиндрических зубчатых колес, неизменно занимая первое место по количеству установленных станков в секторе производства зубчатых колес. В этом выпуске мы подробно рассмотрим принципы работы, типы станков, технологические процессы и отраслевую ценность зубофрезерных станков.
I. Принципы обработки на зубофрезерных станках
Зубчатые передачи нарезаются методом формования, при этом основными компонентами являются фреза и шпиндель заготовки. Фреза напоминает червячную передачу, режущие кромки которой покрыты зубьями. Станок точно контролирует соотношение между скоростью вращения фрезы и скоростью перемещения заготовки зубчатого колеса. Вращаясь и обрабатывая заготовку, фреза одновременно перемещается вдоль нее в осевом направлении. Благодаря этому зацепляющему движению она непрерывно фрезерует стандартный эвольвентный профиль зуба на заготовке. Проще говоря: фреза и заготовка зубчатого колеса имитируют зацепление червяка и червячного колеса, обрабатывая и одновременно фрезеруя все зубья за один проход.
II. Общие классификации зубофрезерных станков
1. Традиционные механические зубофрезерные станкиПодходит для обработки зубчатых передач малого и среднего размера, таких как шестерни трансмиссий и зубчатые передачи сельскохозяйственной техники. Обеспечивает высокую экономическую эффективность при использовании традиционной механической конструкции трансмиссии;

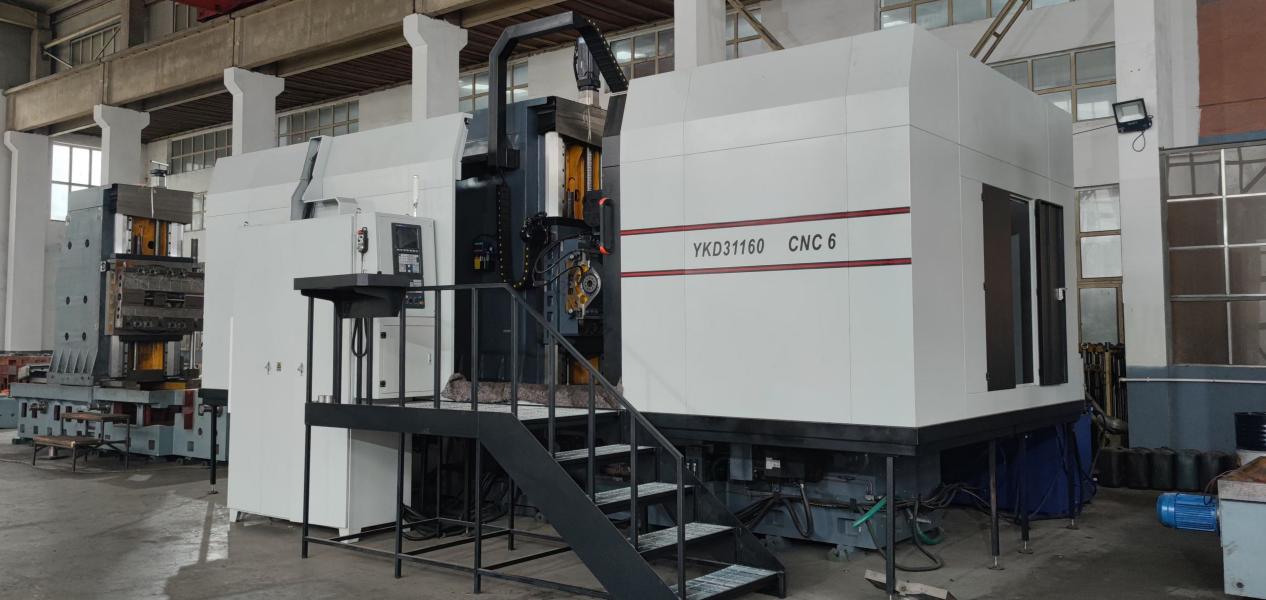

2. Зубофрезерные станки с ЧПУ: Оснащены полностью сервоуправляемой системой ЧПУ и 4-осевой/5-осевой интерполяцией, обеспечивающей точность 6–7 классов. Подходят для высокоточных зубчатых передач в автомобильной промышленности и ветроэнергетике, с функциями автоматического переключения передач и подачи;
3. Крупногабаритные зубофрезерные станки напольного типа: предназначены для обработки зубчатых передач с очень большим модулем, используемых в горнодобывающей промышленности, ветроэнергетике и судостроении, и способны обрабатывать заготовки диаметром до нескольких метров. Это специализированные станки для тяжелых промышленных условий эксплуатации.
III. Преимущества зубофрезерных станков перед другим оборудованием для обработки зубчатых колес.
1. Высокая эффективность обработки: обработка всех пазов для зубьев выполняется за один проход; по сравнению с зубопрокатными станками, эффективность производства цилиндрических шестерен большого объема увеличивается более чем вдвое;
2. Высокая универсальность: Благодаря простой замене зубофрезерных резцов, станок может обрабатывать прямозубые и косозубые цилиндрические шестерни с различными размерами модуля и количеством зубьев;
3. Контролируемые затраты: зубофрезерные станки дешевле, чем фасонные фрезы, что приводит к снижению удельных затрат на обработку при крупномасштабном массовом производстве.
Ограничения: Обработка внутренних зубчатых передач и двухрядных зубчатых передач с узкими пазами невозможна; для таких заготовок в качестве дополнительного решения обычно используются зубострогальные станки.
IV. Сценарии применения на последующих этапах.
1. Автомобильная промышленность: трансмиссионные шестерни, дифференциальные шестерни и редукторы для электромобилей (основной рынок для зубофрезерных станков с ЧПУ);
2. Машиностроение общего назначения: зубчатые передачи для редукторов, воздушных компрессоров и трансмиссий сельскохозяйственной техники;
3. Высококачественное оборудование: крупные шестерни для редукторов ветротурбин, гидравлические трансмиссионные шестерни для строительной техники и редукторы для судовых силовых установок.
V. Тенденции в отрасли
Бурное развитие электромобилей привело к резкому росту спроса на высокоточные зубофрезерные станки. Сухое зубофрезерование (экологически чистый процесс без использования смазочно-охлаждающей жидкости) и высокоскоростное зубофрезерование стали новыми технологическими направлениями. Традиционные, устаревшие зубофрезерные станки постепенно модернизируются с помощью систем ЧПУ, а производство зубчатых передач развивается в направлении повышения точности, автоматизации и интеллектуальных технологий.
