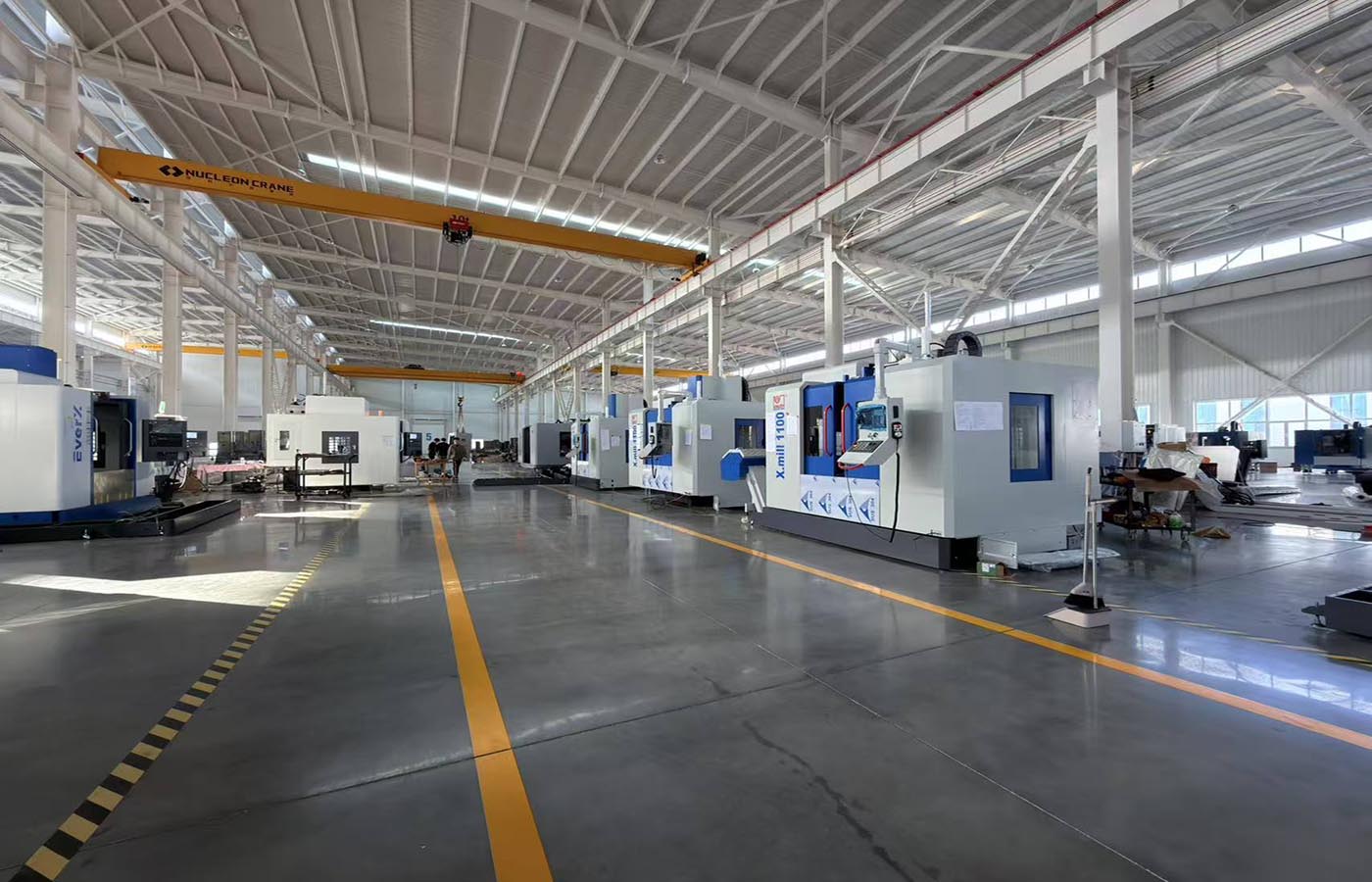

A Вертикальный обрабатывающий центр (ВОМ) Это наиболее распространенный тип фрезерных станков с ЧПУ. Шпиндель расположен вертикально, а режущий инструмент опускается сверху в заготовку. Эта простая конструкция сделала вертикальные обрабатывающие центры стандартом для общей обработки. Тысячи предприятий по всему миру ежедневно используют их. В этом руководстве объясняется, почему.
Простой и удобный в использовании
Вертикальная конструкция делает вертикальные обрабатывающие центры простыми в понимании и эксплуатации. Гравитация помогает удерживать заготовку на столе. Стружка отлетает от зоны резания. Оператор может видеть резку инструмента, поскольку ничто не загораживает обзор. Настройка проста — закрепите деталь, установите инструменты и начинайте резку.
Для цехов, обучающих новых операторов, вертикальные обрабатывающие центры (ВОКЦ) — лучшее место для начала. Кривая обучения короче, чем при работе с горизонтальными или 5-осевыми станками. Оператор, освоивший работу на ВОКЦ, сможет выполнять большинство операций в течение нескольких недель.
Отличная жесткость для большинства видов работ.
Вертикальные обрабатывающие центры отличаются прочной конструкцией. Колонна и основание изготовлены из тяжелого чугуна. Шпиндель расположен в непосредственной близости от зоны резания. Такая жесткость позволяет выполнять резку больших объемов стали, нержавеющей стали и других твердых материалов. Хотя вертикальный обрабатывающий центр не так жесток, как горизонтальный станок, он справляется с подавляющим большинством производственных задач.
Для большинства цехов, работающих по мелкосерийному производству, вертикально-фрезерный станок обладает достаточной жесткостью. Горизонтальный станок необходим только для обработки очень крупных деталей или чрезвычайно тяжелых материалов.
Отличная видимость
Оператор может видеть, что происходит. Инструмент находится на виду. Виден поток охлаждающей жидкости, образование стружки и состояние инструмента. Такая видимость помогает выявлять проблемы на ранней стадии. Если инструмент трется или ломается, оператор сразу это замечает.
На горизонтальных станках шпиндель расположен на боку. В этом случае процесс резки плохо виден. На вертикально-фрезерных станках процесс резки осуществляется таким образом, что за ним можно наблюдать.
Более низкая стоимость по сравнению с горизонтальными станками.
Вертикальные обрабатывающие центры стоят дешевле, чем горизонтальные обрабатывающие центры аналогичного размера и производительности. Конструкция проще, с меньшим количеством сложных компонентов. Для выполнения основных операций не требуется устройство смены паллет. В основании не встроен конвейер для стружки. Эта простота позволяет снизить цену.
Для мастерской с ограниченным бюджетом вертикальный обрабатывающий центр предлагает максимальные возможности за свои деньги. Вы получаете ЧПУ-управление, автоматическую смену инструмента и высокоточную обработку по разумной цене.
Широкий выбор размеров
Вертикальные обрабатывающие центры выпускаются самых разных размеров. Небольшие станки помещаются в гараже или школьной мастерской. Крупные станки обрабатывают детали длиной до нескольких метров. Типичный стол размером 40x20 дюймов идеально подходит для большинства видов работ в цехе. Более крупные станки размером 60x30 дюймов обрабатывают детали большего размера.
Благодаря такому ассортименту, для любого применения найдется подходящий вертикальный обрабатывающий центр. От мельчайших медицинских деталей до крупных оснований пресс-форм — вертикальный обрабатывающий центр нужного размера справится с любой задачей.
Чипсы отваливаются
Стружка удаляется из зоны резания под действием силы тяжести. Шпиндель направлен вниз, поэтому стружка падает на стол или в шнек для стружки. Это уменьшает необходимость повторной обработки стружки, что продлевает срок службы инструмента и улучшает качество обработки.
На горизонтальных станках стружка может скапливаться на детали. Вертикальные обрабатывающие центры (ВОКЦ) естественным образом избегают этой проблемы.
