Ан промышленный расточный станок Это специализированный инструмент для точного сверления отверстий. В то время как сверлильный станок делает отверстия, расточный станок делает их точными. Он увеличивает существующие отверстия до нужного размера, идеальной округлости и гладкой поверхности. В этом руководстве объясняются практические функции, которые делают расточные станки ценными в мастерских.
Точное и круглое отверстие
Сверленые отверстия часто бывают немного меньше, немного больше или не идеально круглыми. Расточка исправляет эти проблемы. Расточка вращается и равномерно обрабатывает отверстие, доводя его до нужного диаметра и обеспечивая идеальную округлость. Такая точность необходима для посадки подшипников, зазоров между валами, гидравлических цилиндров и прецизионных узлов.
Коррекция положения и угла отверстия
Если отверстие просверлено не в том месте или под небольшим углом, расточный станок часто может это исправить. Расточная оправка центрируется в нужном положении и срезает смещенный материал или угол. Эта функция позволяет сохранить дорогостоящую отливку, которая в противном случае была бы бракованной.
Изготовление ступенчатых и конических отверстий
Для многих деталей требуются отверстия разного диаметра на разной глубине, или конические отверстия для держателей инструмента и фитингов. На расточном станке можно сначала просверлить отверстие одного диаметра, затем переместить инструмент и просверлить отверстие большего диаметра на большей глубине в том же отверстии — всё за одну установку. Для конических отверстий станок перемещает инструмент под углом, чтобы получить точный и гладкий конус.
Выравнивание поверхностей и заделка изношенных отверстий
Сверленые отверстия имеют шероховатую поверхность с видимыми спиральными следами, в то время как расточка обеспечивает гладкую, ровную поверхность, которая снижает трение, улучшает герметизацию и продлевает срок службы детали. Кроме того, если отверстие изнашивается и становится слишком большим в процессе эксплуатации, расточный станок может расточить его до чистого, круглого размера, после чего устанавливается втулка или гильза для возвращения его к первоначальным размерам — распространенный ремонт для тяжелой техники.
Совмещение нескольких отверстий и торцевых поверхностей
Многие детали имеют несколько отверстий, которые должны идеально совпадать. Горизонтально-расточной станок может обработать все эти отверстия за одну установку, при этом деталь остается зажатой, пока станок перемещает расточную штангу к каждому месту. Эта же установка позволяет также обрабатывать поверхность вокруг отверстия, создавая плоское, гладкое посадочное место для головок болтов или подшипников, идеально перпендикулярное отверстию.
Работа с крупногабаритными деталями и расточка на месте.
Промышленные расточные станки обрабатывают детали, слишком большие для других станков, такие как блоки цилиндров двигателей, корпуса редукторов и корпуса турбин весом в несколько тонн. Для деталей, которые нельзя переместить — например, гребные валы судов или башни ветряных турбин — портативные расточные станки можно доставить непосредственно к месту работы, установить на деталь и расточить отверстие на месте.
Виды Буровые станки

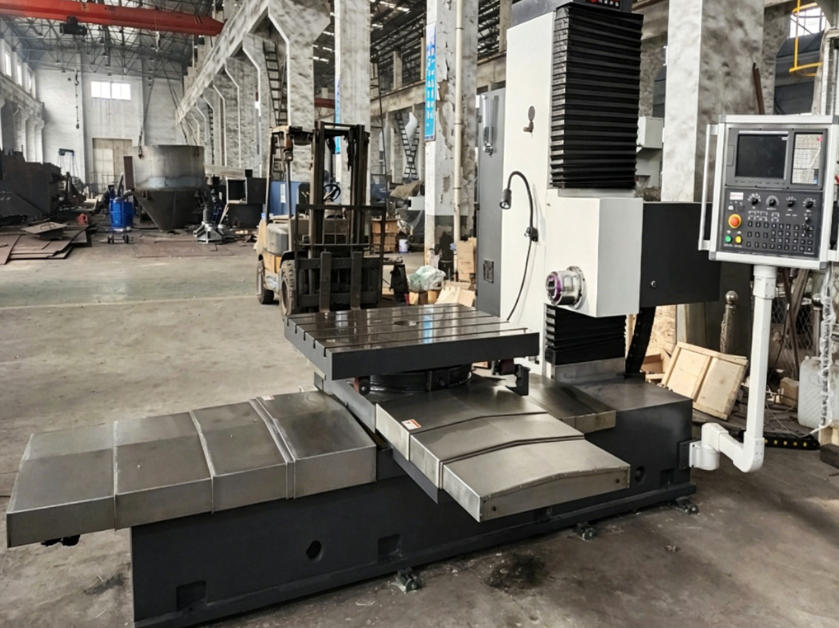

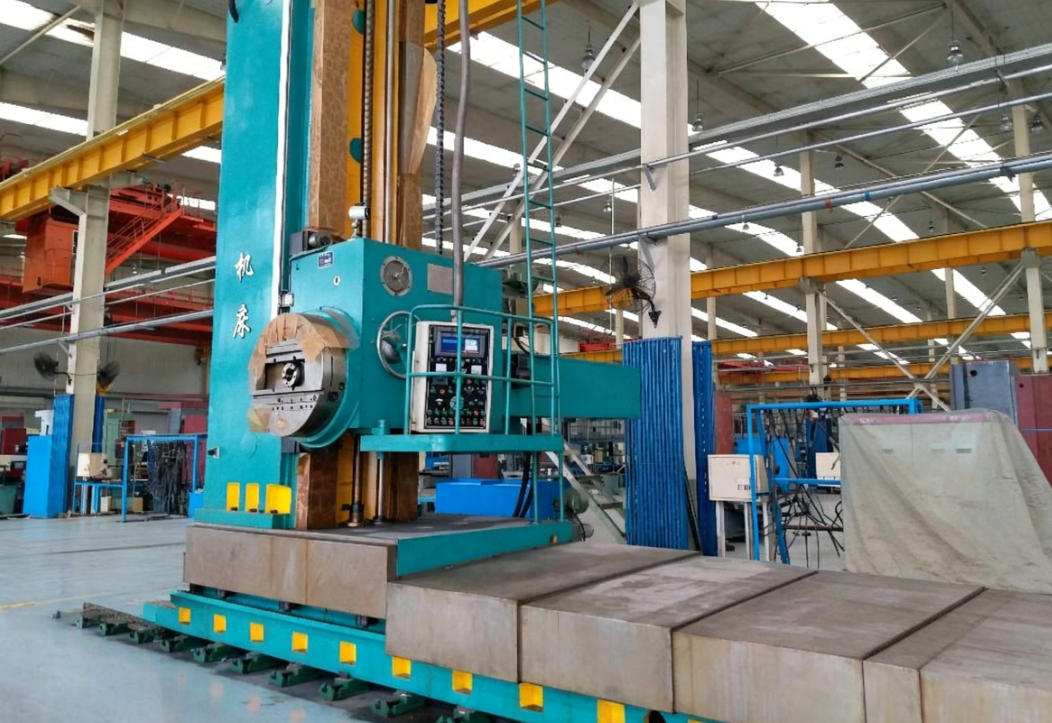

- Горизонтально-расточной станок: наиболее распространен для общих цеховых работ, предназначен для обработки крупных и тяжелых деталей.
- Вертикально-расточной станок: идеально подходит для обработки широких, но коротких деталей, таких как корпуса турбин.
- Станок для расточной обработки: самый точный тип, обеспечивающий допуск 0,001 мм или лучше.
- Переносной расточный станок: предназначен для работы на месте с неподвижными деталями.
- Когда использовать буровой станок?
Расточительное сверление используется, когда важна точность. Сверление отверстия подходит для болтового отверстия, где допустим некоторый зазор, но для вала, который должен плотно входить в подшипник, сверления недостаточно. Расточительное сверление используется, когда размер отверстия должен быть точным, округлость имеет решающее значение, внутренняя поверхность должна быть гладкой или несколько отверстий должны совпадать.
Промышленный расточный станок обладает практическими функциями, недоступными другим станкам. Он позволяет получать отверстия точно нужного размера, идеально круглые и гладкие внутри. Он корректирует ошибки позиционирования, вырезает ступенчатые и конические отверстия, выравнивает несколько отверстий за одну установку, а также работает с твердыми материалами и крупными деталями. Для получения прецизионных отверстий расточный станок часто является единственным выбором — он позволяет обрабатывать черновые отверстия, полученные при сверлении или литье, и доводить их до точных размеров.
