Дом зубофрезерный станок

Четырехосевой зубофрезерный станок с ЧПУ YK31125E для обработки заготовок большого диаметра.

YK31125E Large Hobber Frontal
YK31125E Worktable Assembly

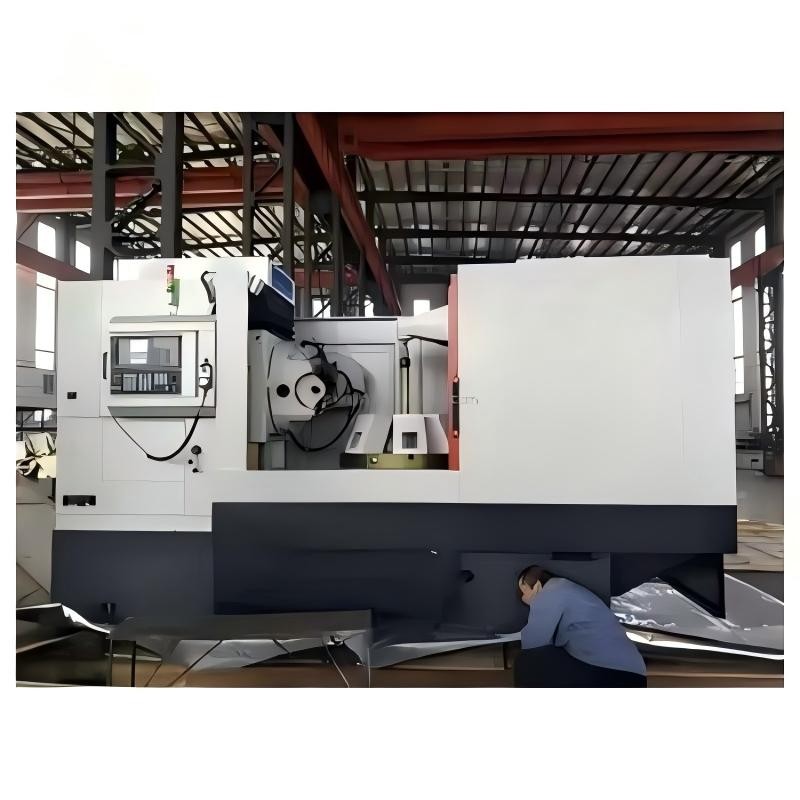

YK31125E Heavy Blank Machining

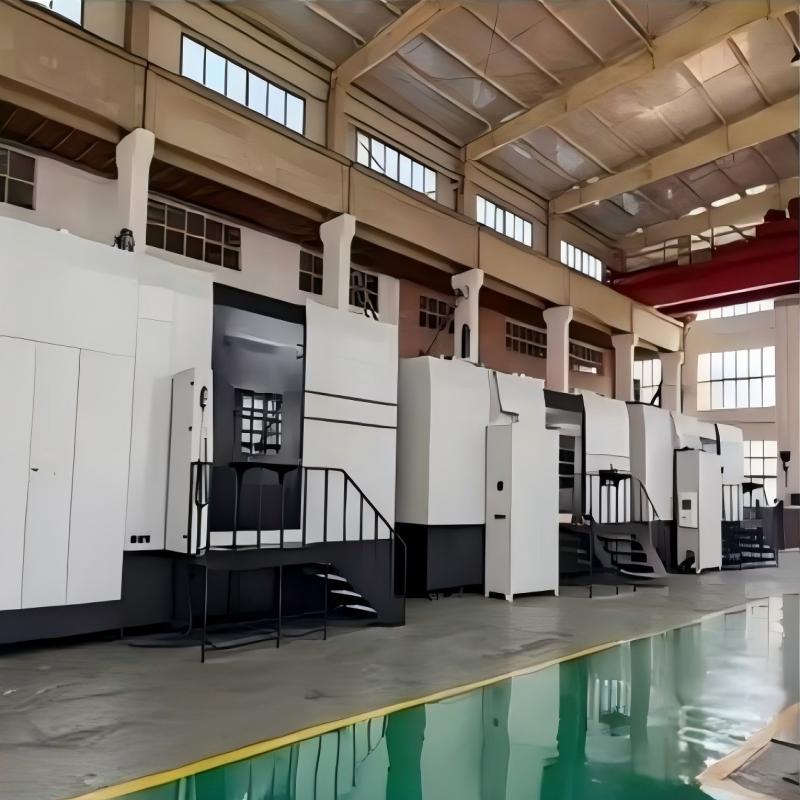

Large Gear Hobbing Machine Overhaul

Четырехосевой зубофрезерный станок с ЧПУ YK31125E для обработки заготовок большого диаметра.

YD3150 — это 4-осевой зубофрезерный станок с ЧПУ, предназначенный для высокогибкого производства зубчатых колес. Он обрабатывает прямозубые, косозубые и шлицевые шестерни с максимальным диаметром заготовки 500 мм и модулем до 12 мм. Многоосевое скоординированное управление позволяет обрабатывать зубчатые колеса сложной геометрии с превосходным качеством поверхности.

  • Минимальный объем заказа (MOQ) :

    1
  • Происхождение продукта :

    China
  • Цвет :

    China
  • Порт отправки :

    Shanghai
  • Время выполнения :

    30
  • Масса :

    18000KG
Запросить информацию сейчас
YK31125E CNC Hobbing

1. Большая грузоподъемность: подходит для заготовок максимальным диаметром до 1250 мм.



Возможность работы с модулями 2,16 мм: Поддерживает стальные модули до 16 мм для производства надежных зубчатых передач.



3. Конструкция, обеспечивающая термическую стабильность: Встроенная система циркуляции жидкости поддерживает стабильность температуры в течение длительной эксплуатации.



4. Высокоточный рабочий стол: высококачественная червячная передача обеспечивает точное позиционирование.



5. Система подачи без люфта: шариковые винты предварительного натяжения на линейных направляющих минимизируют погрешность позиционирования.

спецификация

Описание

Технические характеристики

Максимальный диаметр заготовки.

1250 мм

Макс. модуль

10 мм

Ход салазки варочной головки

400 мм

Максимальный угол поворота варочной головки

±45 рад

Максимальные габаритные размеры варочной панели (диаметр × длина)

200×240 мм

Максимальное осевое перемещение варочной панели.

200 мм

Расстояние между варочной панелью и рабочим столом по центру

45~405 мм

Расстояние между центром варочной панели и рабочей поверхностью стола.

280~680 мм

Расстояние между центром упора и поверхностью рабочего стола.

390~890 мм

Максимальная ширина зуба

200 мм

Диаметр отверстия стола

120 мм

Скорость вращения шпинделя

80–500 об/мин

Максимальная скорость вращения рабочего стола

50 об/мин

Максимальная скорость радиальной подачи (по оси X)

2600 мм/мин

Максимальная скорость тангенциальной подачи (по оси Y)

2000 мм/мин

Осевая скорость подачи (ось Z)

2600 мм/мин

Максимальная скорость вращения варочной головки

5 рад/с

Мощность главного двигателя

18,5 кВт

Суммарная мощность

50 кВт/50 Гц

Вес нетто

17000 кг (6 осей) / 15000 кг (4 оси)

Габаритные размеры

42×39×37 см

представление продукта



Large Diameter Gear Hobber

YK31125E — это 4-осевой зубофрезерный станок с ЧПУ, предназначенный для производства зубчатых колес большого диаметра. Благодаря максимальному диаметру заготовки 1250 мм и модулю обработки до 16 мм для стали, этот станок с высокой точностью и эффективностью обрабатывает заготовки больших диаметров. Чугунная станина станка обладает максимальной статической и динамической жесткостью, а встроенная система циркуляции жидкости обеспечивает термостабильность, гарантируя точность размеров даже при длительных циклах резки. Рабочий стол приводится в движение высококачественной высокоточной червячной передачей, а линейные направляющие с шариковыми винтами предварительного натяжения без люфта обеспечивают плавную и точную подачу.



ЦЗЯНСУ  КИНГСТОН  МАШИНА  ИНСТРУМЕНТЫ ГРУППА КОМПАНИЙ, ЛТД
Компания Jiangsu Kingston Machine Tools Group начала свою деятельность в мире металлообработки 20 лет назад, основав в 1998 году крупную организацию, занимающуюся маркетингом, продажей, обслуживанием и поддержкой металлообрабатывающего оборудования и погрузочно-разгрузочных работ на международном рынке. Стремясь предложить нашим клиентам более гибкую и высококачественную линейку станков, отвечающую их самым высоким требованиям, мы провели обширные исследования и обратились к лучшим производителям металлообрабатывающего оборудования по всему миру, включая крупнейшего в мире производителя зубофрезерных станков, станков с ЧПУ для формовки металла, листогибочных прессов и листопрокатных станков и т. д., чтобы изготовить оборудование по нашим спецификациям под маркой Kingston. Наше оборудование включает в себя зубофрезерные станки, станки с ЧПУ для формовки металла, гидравлические металлообрабатывающие станки, листогибочные прессы, гибочные ножницы, прокатные станки, гибочные станки, штамповочные станки, плазменные и лазерные станки для резки, а также токарные станки и т. д.

Почему выбирают нас?

Комплексное решение для общественных зарядных станций охватывает все области применения.

  • # Зрелая и стабильная технология
    Благодаря многолетнему опыту в производстве промышленных станков и оборудования с ЧПУ, мы используем отработанные и стабильные процессы, начиная от проектирования конструкции и выбора основных компонентов и заканчивая полной сборкой станков. Наши станки отличаются надежной работой, низким уровнем отказов и хорошей точностью, что позволяет нам удовлетворять долгосрочные потребности в непрерывном производстве, делая нас предпочтительным партнером для клиентов по всему миру.
  • # Поддержка индивидуальных решений
    Мы предлагаем эксклюзивные индивидуальные решения, разработанные с учетом спецификаций заготовок, технологии обработки, производственных мощностей и условий на предприятии заказчика, включая модернизацию системы ЧПУ, перемещения, скорости, устройства смены инструмента, оснастки и автоматизации. Одна машина — одно решение, которое поможет вам повысить эффективность, снизить затраты и повысить конкурентоспособность.
  • # Полный спектр послепродажного обслуживания.
    У нас есть профессиональная команда послепродажного обслуживания и технической поддержки, которая обеспечивает установку, ввод в эксплуатацию, обучение эксплуатации и техническое обслуживание по всему миру. Круглосуточная онлайн-поддержка. Быстрое реагирование на любые проблемы с оборудованием, своевременная удаленная техническая поддержка и, при необходимости, выездное обслуживание, гарантирующие бесперебойное производство и беспроблемную эксплуатацию.



Наша сертификация

Авторитетные сертификаты, стабильное и надежное качество.

Lathes manufacturer

заводская выставка

Профессиональная производственная база, сильные позиции в области высокоточной обработки материалов.

automatic cnc gear hobbing machinelarge gear hobbing machinemetal gear hobbing cutting machiney3150 gear hobbing machine

Упаковка и отправка

Безопасная и профессиональная транспортировка, гарантированная доставка в срок.

Multifunctional machine manufacturerHeavy machinery manufacturer

Часто задаваемые вопросы

В1: Каков максимальный диаметр заготовки для станка YK31125E?

A1: Максимальный диаметр составляет 1250 мм без задней колонны.



В2: Какова максимальная вместимость модуля?

A2: Стальные модули толщиной до 16 мм; чугунные модули толщиной до 20 мм.



В3: Какова грузоподъемность рабочего стола?

A3: Рабочий стол выдерживает до 3 тонн.



Вопрос 4: Как машина справляется с тепловым расширением?

A4: Встроенная система циркуляции жидкости в слое поддерживает термическую стабильность во время работы.
