Дом зубофрезерный станок

Шестиосевой зубофрезерный станок с ЧПУ YD3150 для производства зубчатых колес среднего размера

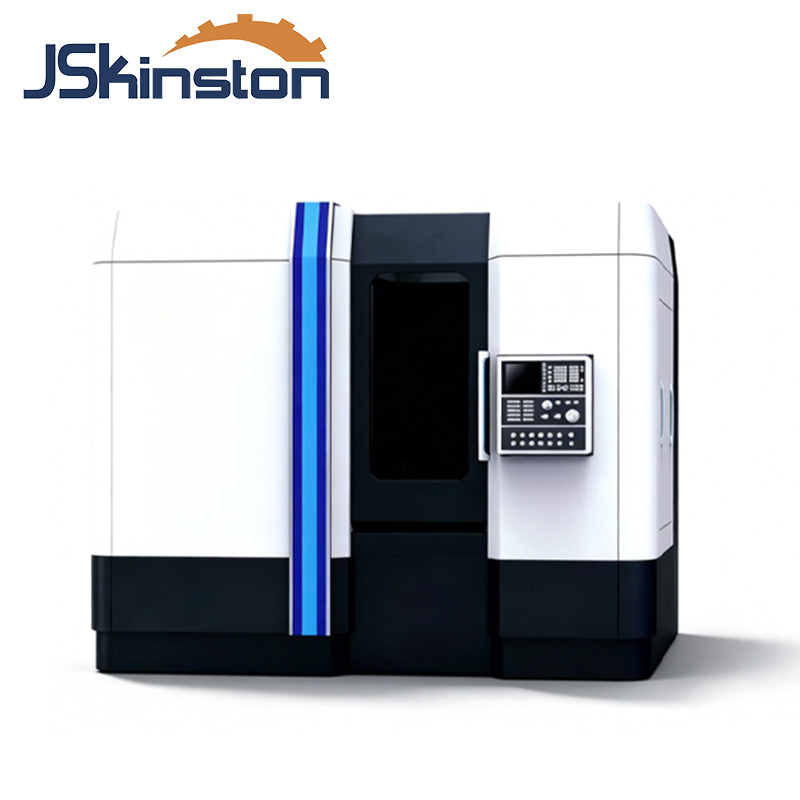

YD3150 Six Axis Hobber

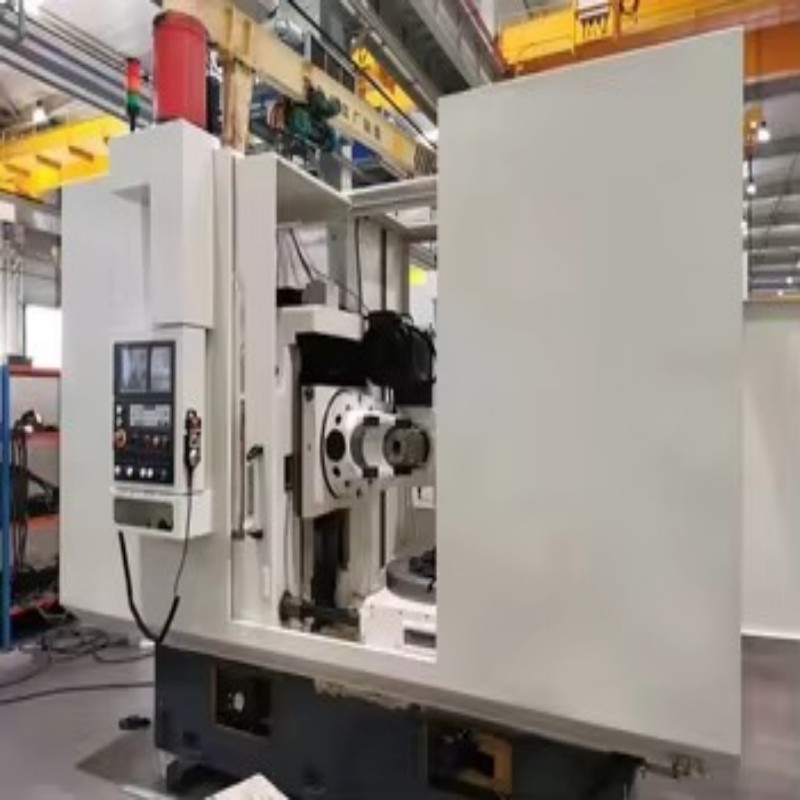

YD3150 Control Panel
YD3150 Gear Cutting Action
YD3150 6-axis CNC gear hobbing machine

Шестиосевой зубофрезерный станок с ЧПУ YD3150 для производства зубчатых колес среднего размера

Станок YD3150 — это 6-осевой зубофрезерный станок с ЧПУ, предназначенный для высокогибкого производства зубчатых колес. Он обрабатывает прямозубые, косозубые и шлицевые шестерни с максимальным диаметром заготовки 500 мм и модулем до 12 мм. Многоосевое скоординированное управление позволяет обрабатывать зубчатые колеса сложной геометрии с превосходным качеством поверхности.

  • Минимальный объем заказа (MOQ) :

    1
  • Происхождение продукта :

    China
  • Цвет :

    China
  • Порт отправки :

    Shanghai
  • Время выполнения :

    30
  • Масса :

    17000KG
Запросить информацию сейчас

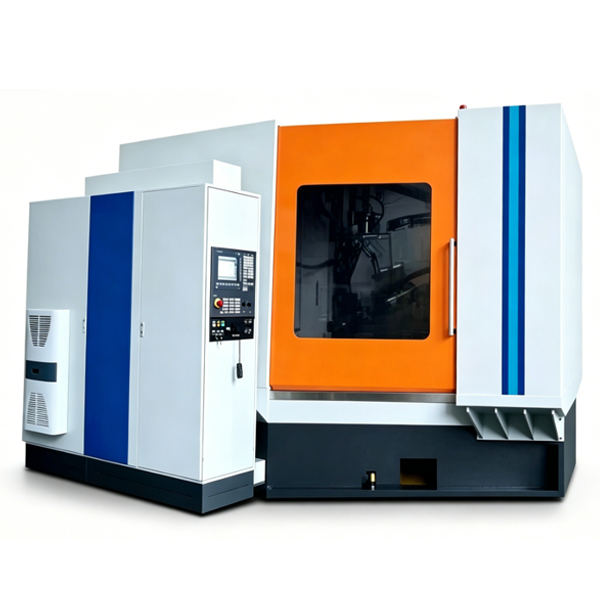

CNC control interface of YD3150

1,6-осевое ЧПУ-управление: скоординированное управление радиальной (X), тангенциальной (Y), осевой (Z) и вращательной (A) осями инструментальной стойки для сложных геометрических форм зубчатых передач.



Максимальная обрабатываемая деталь диаметром 2500 мм: подходит для заготовок шестерен среднего размера, используемых в различных областях применения.



Возможность обработки модулей до 3,12 мм: позволяет обрабатывать стальные модули до 12 мм для производства прочных зубчатых передач.



4. Высокоточный рабочий стол: усовершенствованная червячная передача обеспечивает точность позиционирования и долговременную стабильность.



5. Гибкие режимы обработки: Поддерживает как попутное зубофрезерование, так и традиционное зубофрезерование.



6. Повышенная жесткость: чугунная конструкция с ребристой поверхностью минимизирует вибрацию при интенсивной резке.

спецификация

Описание

Технические характеристики

Максимальный диаметр заготовки.

500 мм

Макс. модуль

10 мм

Ход салазки варочной головки

400 мм

Максимальный угол поворота варочной головки

±45 рад

Максимальные габаритные размеры варочной панели (диаметр × длина)

200×240 мм

Максимальное осевое перемещение варочной панели.

200 мм

Расстояние между варочной панелью и рабочим столом по центру

45~405 мм

Расстояние между центром варочной панели и рабочей поверхностью стола.

280~680 мм

Расстояние между центром упора и поверхностью рабочего стола.

390~890 мм

Максимальная ширина зуба

200 мм

Диаметр отверстия стола

120 мм

Скорость вращения шпинделя

80–500 об/мин

Максимальная скорость вращения рабочего стола

50 об/мин

Максимальная скорость радиальной подачи (по оси X)

2600 мм/мин

Максимальная скорость тангенциальной подачи (по оси Y)

2000 мм/мин

Осевая скорость подачи (ось Z)

2600 мм/мин

Максимальная скорость вращения варочной головки

5 рад/с

Мощность главного двигателя

18,5 кВт

Суммарная мощность

50 кВт/50 Гц

Вес нетто

17000 кг (6 осей) / 15000 кг (4 оси)

Габаритные размеры

42×39×37 см

представление продукта

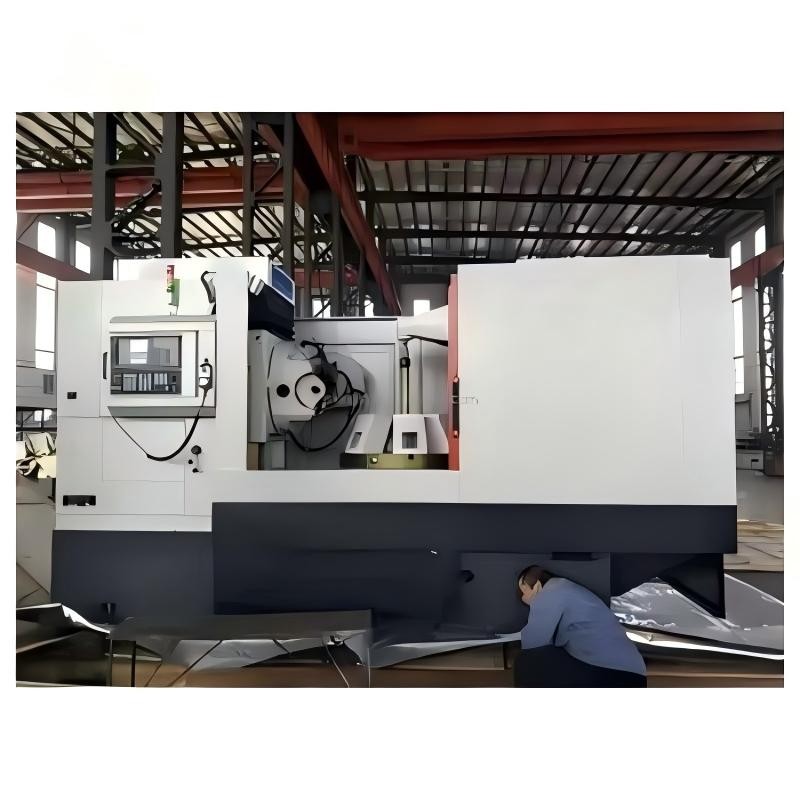

Y31800C 45KW Spindle Unit

Станок YD3150 представляет собой универсальное решение для начала работы с 6-осевой технологией зубофрезерования с ЧПУ. Благодаря прочной чугунной станине и высокоточной червячной передаче, этот станок обеспечивает стабильную производительность резки прямозубых и косозубых шестерен, а также коротких шлицевых валов. Его многоосевая система управления, включающая радиальную подачу, тангенциальную подачу, осевую подачу и вращение инструментальной стойки, позволяет изготавливать сложные профили зубьев с выпуклыми и коническими зубьями. Максимальный диаметр заготовки 500 мм и модуль обработки 12 мм делают его подходящим для обработки компонентов автомобильных трансмиссий, промышленных редукторов и сельскохозяйственной техники.



ЦЗЯНСУ  КИНГСТОН  МАШИНА  ИНСТРУМЕНТЫ ГРУППА КОМПАНИЙ, ЛТД
Компания Jiangsu Kingston Machine Tools Group начала свою деятельность в мире металлообработки 20 лет назад, основав в 1998 году крупную организацию, занимающуюся маркетингом, продажей, обслуживанием и поддержкой металлообрабатывающего оборудования и погрузочно-разгрузочных работ на международном рынке. Стремясь предложить нашим клиентам более гибкую и высококачественную линейку станков, отвечающую их самым высоким требованиям, мы провели обширные исследования и обратились к лучшим производителям металлообрабатывающего оборудования по всему миру, включая крупнейшего в мире производителя зубофрезерных станков, станков с ЧПУ для формовки металла, листогибочных прессов и листопрокатных станков и т. д., чтобы изготовить оборудование по нашим спецификациям под маркой Kingston. Наше оборудование включает в себя зубофрезерные станки, станки с ЧПУ для формовки металла, гидравлические металлообрабатывающие станки, листогибочные прессы, гибочные ножницы, прокатные станки, гибочные станки, штамповочные станки, плазменные и лазерные станки для резки, а также токарные станки и т. д.

Почему выбирают нас?

Комплексное решение для общественных зарядных станций охватывает все области применения.

  • # Зрелая и стабильная технология
    Благодаря многолетнему опыту в производстве промышленных станков и оборудования с ЧПУ, мы используем отработанные и стабильные процессы, начиная от проектирования конструкции и выбора основных компонентов и заканчивая полной сборкой станков. Наши станки отличаются надежной работой, низким уровнем отказов и хорошей точностью, что позволяет нам удовлетворять долгосрочные потребности в непрерывном производстве, делая нас предпочтительным партнером для клиентов по всему миру.
  • # Поддержка индивидуальных решений
    Мы предлагаем эксклюзивные индивидуальные решения, разработанные с учетом спецификаций заготовок, технологии обработки, производственных мощностей и условий на предприятии заказчика, включая модернизацию системы ЧПУ, перемещения, скорости, устройства смены инструмента, оснастки и автоматизации. Одна машина — одно решение, которое поможет вам повысить эффективность, снизить затраты и повысить конкурентоспособность.
  • # Полный спектр послепродажного обслуживания.
    У нас есть профессиональная команда послепродажного обслуживания и технической поддержки, которая обеспечивает установку, ввод в эксплуатацию, обучение эксплуатации и техническое обслуживание по всему миру. Круглосуточная онлайн-поддержка. Быстрое реагирование на любые проблемы с оборудованием, своевременная удаленная техническая поддержка и, при необходимости, выездное обслуживание, гарантирующие бесперебойное производство и беспроблемную эксплуатацию.



Наша сертификация

Авторитетные сертификаты, стабильное и надежное качество.

Lathes manufacturer

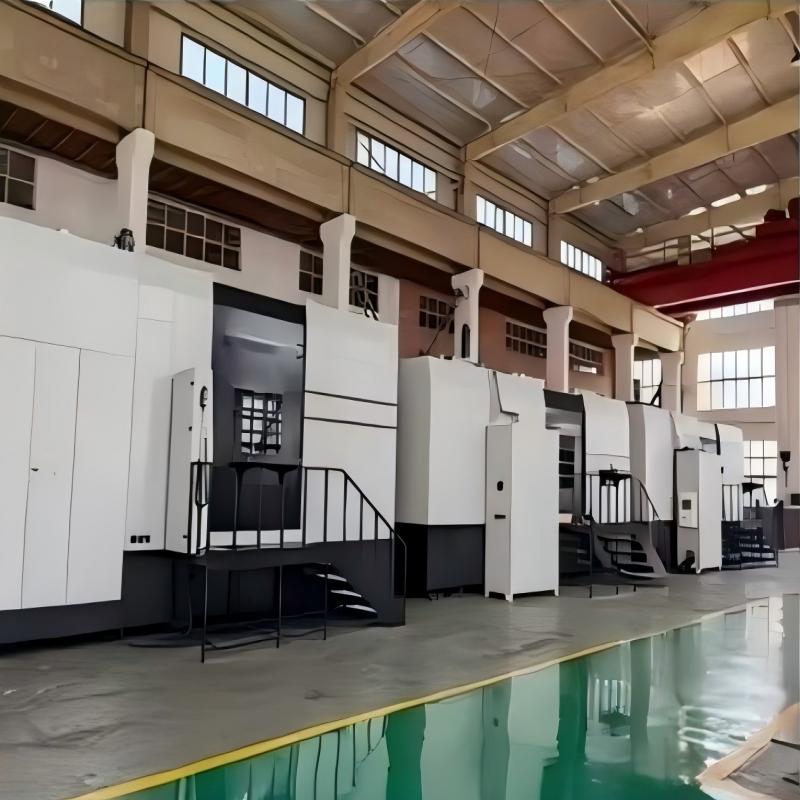

заводская выставка

Профессиональная производственная база, сильные позиции в области высокоточной обработки материалов.

automatic cnc gear hobbing machinelarge gear hobbing machinemetal gear hobbing cutting machiney3150 gear hobbing machine

Упаковка и отправка

Безопасная и профессиональная транспортировка, гарантированная доставка в срок.

Multifunctional machine manufacturerHeavy machinery manufacturer

Часто задаваемые вопросы

В1: Каков максимальный диаметр заготовки для станка YD3150?

А1: Максимальный диаметр заготовки составляет 500 мм.



В2: Какова максимальная вместимость модуля?

А2: Станок поддерживает модули из стали толщиной до 12 мм.



В3: Какие типы шестерен может производить этот станок?

А3: Цилиндрические шестерни, косозубые шестерни и короткие шлицевые валы.



Вопрос 4: Сколько осей ЧПУ имеет этот станок?

A4: YD3150 — это 6-осевой зубофрезерный станок с ЧПУ.
