A сверлильный станок Сверлильный станок — это важный металлорежущий инструмент, используемый в основном для обработки отверстий. Он выполняет сверление, развертывание, зенкование, торцевую обработку и нарезание резьбы за счет вращательного и подающего движения режущего инструмента. Различные типы сверлильных станков имеют разные конструктивные особенности, позволяющие адаптировать их к различным сценариям обработки.

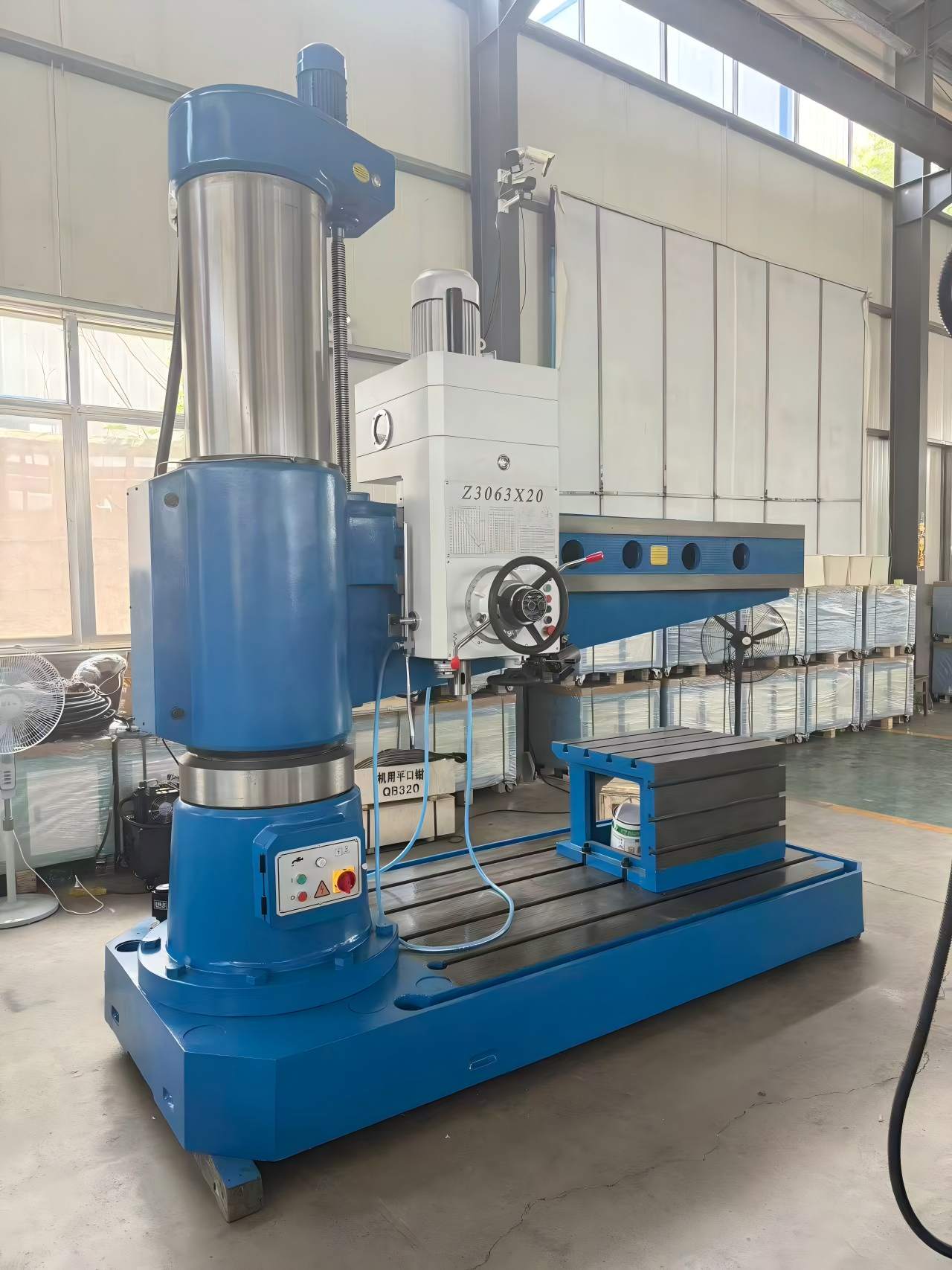

Радиально-сверлильные станки Это наиболее распространенный тип в цехах с высокой нагрузкой. Основание представляет собой массивный чугунный фундамент с Т-образными пазами для зажима заготовок или рабочих столов и восприятия режущих нагрузок. Оно поддерживает внутреннюю колонну. Колонна состоит из внутренней и внешней колонн. Внутренняя колонна закреплена на основании. Внешняя колонна надевается на внутреннюю колонну и может вращаться вместе с радиальным рычагом с фиксирующими устройствами. Радиальный рычаг установлен на внешней колонне. Он может подниматься и опускаться, а также вращаться на 360 градусов. Шпиндельный узел перемещается горизонтально вдоль направляющей, а его подъем осуществляется подъемным двигателем. Шпиндельный узел располагается на направляющей радиального рычага. Внутри находятся переключающие шестерни и механизмы подачи, обеспечивающие регулируемую скорость вращения шпинделя и скорость подачи. Он может перемещаться из стороны в сторону и оснащен фиксирующим устройством. Шпиндельный узел имеет отверстие с конусом Морзе для удержания сверл, разверток и метчиков, обеспечивая основное вращательное движение и осевую подачу. Фиксирующий механизм может быть гидравлическим или механическим. Она блокирует колонну, радиальный рычаг и шпиндель во время обработки, предотвращая смещение и вибрацию. Гидравлические версии обеспечивают синхронную блокировку всех трех частей. Рабочий стол удерживает заготовки и на некоторых моделях может быть снят. Крупногабаритные заготовки могут зажиматься непосредственно в Т-образных пазах основания. Электрическая система включает в себя главный двигатель, подъемный двигатель, кнопки и цепи управления.

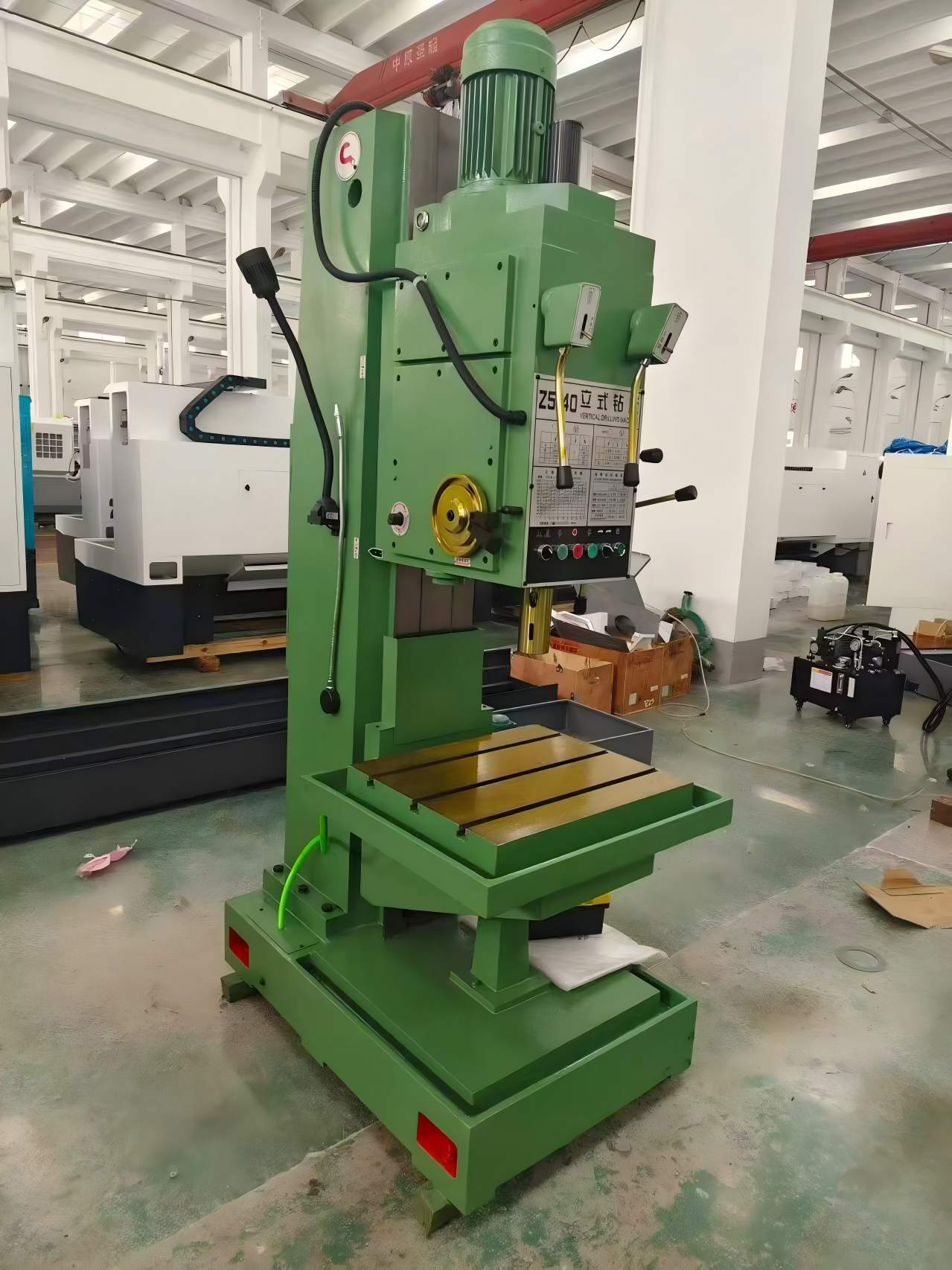

Вертикальные буровые установки Станок состоит из основания, квадратной колонны, шпиндельного узла, шпинделя, регулируемого по высоте рабочего стола, механизма управления подачей и системы электрического управления. Основание поддерживает всю конструкцию станка и имеет Т-образные пазы для зажима заготовок. Шпиндельный узел и рабочий стол перемещаются вертикально вдоль направляющей квадратной колонны. Шпиндельный узел обеспечивает функции изменения скорости и подачи. Шпиндель удерживает режущие инструменты и осуществляет вращательное движение и подачу. Подача может быть ручной или автоматической. При вертикальном сверлении операторы регулируют положение отверстий, перемещая заготовки, а не смещая сам станок, поэтому регулировка положения в широком диапазоне недоступна.
Настольные сверлильные станки — это компактное малогабаритное сверлильное оборудование. Их основные части включают основание, колонну, шпиндельную коробку (переднюю бабку), шпиндель, рабочий стол и рукоятку подачи. Все операции подачи выполняются вручную.
Часто задаваемые вопросы
В1: Какие основные типы сверлильных станков существуют?
A1: Радиально-сверлильные, вертикально-сверлильные и настольные сверлильные станки для заготовок различных размеров.
В2: Каковы особенности радиально-сверлильного станка Z30?
A2: Радиальный рычаг может вращаться и поднимать, нет необходимости перемещать тяжелые заготовки.
Вопрос 3: Гидравлическая блокировка против механической блокировки?
A3: Гидравлическая блокировка поддерживает синхронную блокировку для повышения жесткости и устойчивости.
Вопрос 4: Какие инструменты можно установить на шпиндель?
A4: Сверла, развертки, метчики с коническим отверстием Морзе.
Вопрос 5: Какие виды обработки могут выполнять сверлильные станки?
A5: Сверление, развертывание, зенкование, торцевая обработка и нарезание резьбы.
