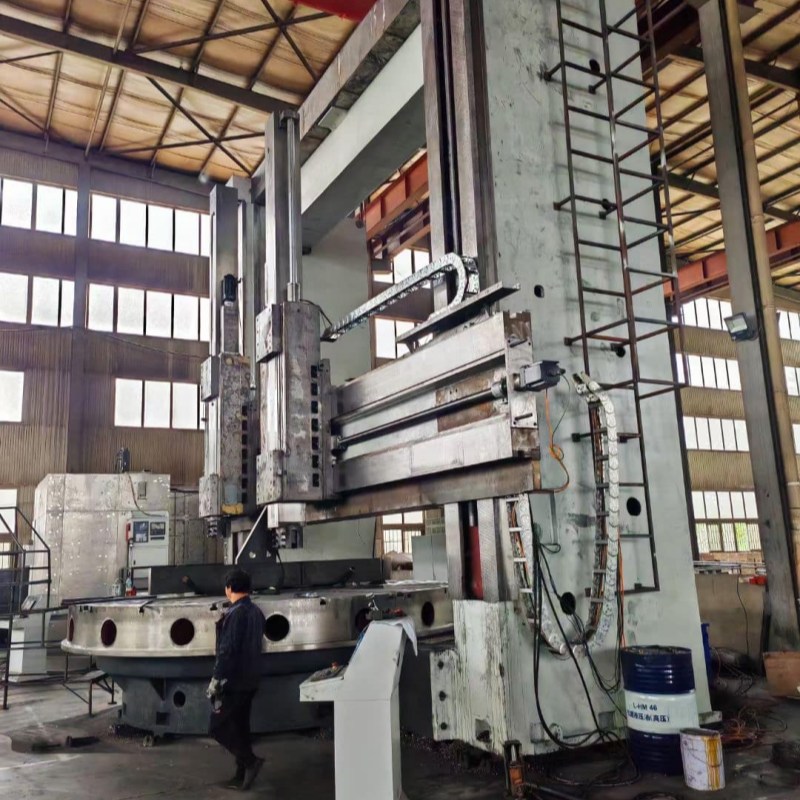

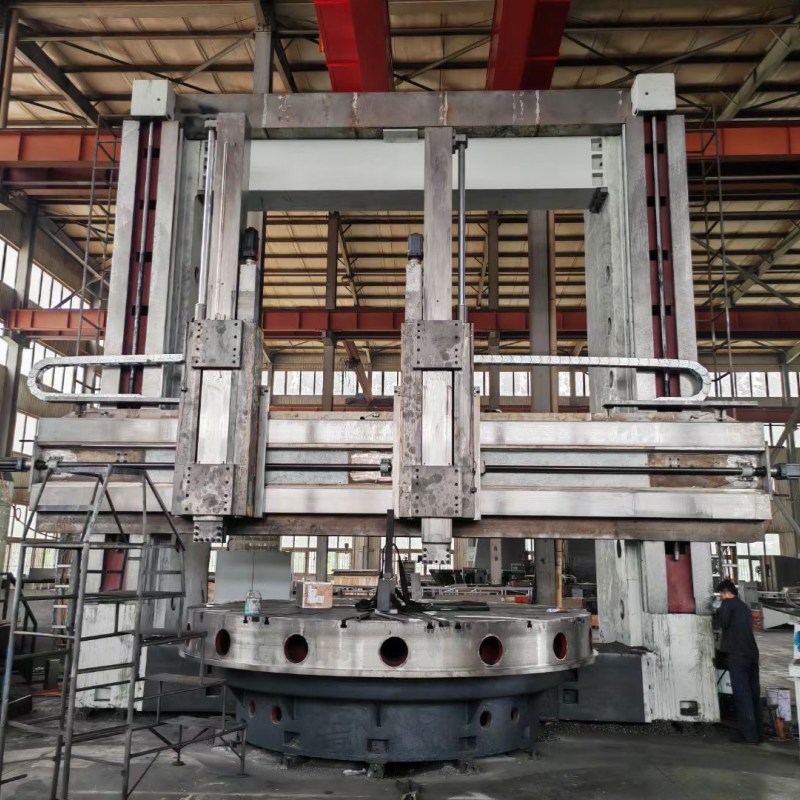

Вертикальные токарные станки в основном используются для обработки крупных и тяжелых заготовок большого диаметра и малой длины, а также заготовок, которые трудно закрепить на горизонтальных токарных станках. Это мощный токарный станок с вертикальным шпинделем, используемый главным образом для обработки заготовок большого диаметра и малой длины, таких как диски, кольца и ступицы. Он отличается высокой грузоподъемностью, жесткостью, стабильной точностью обработки, легкостью зажима и высокой эффективностью. Широко применяется в ветроэнергетике, металлургии, машиностроении, производстве пресс-форм, автомобильных деталей и других отраслях промышленности.
Минимальный объем заказа (MOQ) :
1Происхождение продукта :
ChinaЦвет :
CustomizedПорт отправки :
ShanghaiВремя выполнения :
30Масса :
84TonФункции
Высокоточный, сверхпрочный вертикальный токарный станок с ЧПУ для эффективной обработки материалов.
1. Для шпинделя рабочего стола используется высокоточный регулируемый радиальный зазор, двухрядный короткий цилиндрический роликовый подшипник, а также гидростатическая направляющая постоянного тока, что обеспечивает рабочему столу высокую точность вращения, большую несущую способность и малую тепловую деформацию.
2. В соответствии с потребностями пользователей, станок может быть оснащен устройством охлаждения с поддержанием постоянной температуры и независимой гидравлической системой, что обеспечивает точность обработки и стабильность различных технических показателей.
3. Поверхности направляющих колонн, балок и ползунков подвергаются закалке, шлифованию и ручной шлифовке, что обеспечивает хорошую контактную поверхность и высокую точность.
4. Для привода станка используются серводвигатель и шариковый винт, а балка оснащена закрытым защитным кожухом, что повышает безопасность и удобство использования станка.
5. Система ЧПУ может быть импортной или отечественной конфигурации в зависимости от потребностей пользователей.
6. Дополнительные опции: электрический инструментальный стол, полузакрытый кожух, устройство для удаления стружки с охлаждением и двухскоростная бесступенчатая регулировка скорости.
спецификация
| Спецификация | Единица | C5240 | C5250 | C5263 | |
Макс. диаметр | mm | 4000 | 5000 | 6300 | |
способный диа | mm | 3200/3600 | 4500 | 5700 | |
Максимальная высота заготовки | mm | 1600/2000/2500 | 2500/3150 | 3150/3500 | |
Максимальный вес заготовки | t | 32 | 65 | 65 | |
| Максимальный крутящий момент стола | КН.м | 80 | 100 | 200 | |
Вращение стола диапазон скоростей (16 шагов) |
16(шаг) |
об/мин |
2-63 |
0.42-42 |
0.42-42 |
Максимальная сила резания вертикального держателя | KN | 40 | 50 | 63 | |
Ограничение вертикального перемещения держателя инструмента | ° | ±30° | ±30° | ±30° | |
Диапазон скоростей подачи (18 шагов) | мм/ мин | 0,24-145 | 0.2-145 | 0.1-500 | |
Горизонтальное перемещение головки рельса | mm | 2150 | 2765 | 3400 | |
Ход поршня головки рельса | mm | 1000/1250 | 1250/1600 | 1600/1800 | |
Высокая скорость вращения инструментальных головок | мм/мин | 1550 | 1550 | 1550 | |
Размеры поперечного сечения ножевого стержня (ШГ) | mm | 40×50 | 50×50 | 50×50 | |
Мощность главного двигателя | KW | DC/AC:75 | DC/AC:90 | DC/AC:90 | |
Общие габариты машины | cm | 690×510×480/520/570 | 1000×700 ×723/853 | 1150×790×853/933 | |
| Вес машины | t | 52 | 81/84 | 112 | |
Рамная секция | mm | 240×240 | 280×280 | 280×280 | |
Преимущества продукта
Почему выбирают нас?
Зрелая и стабильная технология Поддержка индивидуальных решений Полный спектр послепродажного обслуживания.Наша сертификация
Авторитетные сертификаты, стабильное и надежное качество.
заводская выставка
Профессиональная производственная база, сильные позиции в области высокоточной обработки материалов.
Упаковка и отправка
Безопасная и профессиональная транспортировка, гарантированная доставка в срок.
Часто задаваемые вопросы
1. Для чего в основном используется вертикальный токарный станок?
Он в основном используется для обработки крупных, тяжелых, коротких и толстых заготовок, таких как диски, фланцы, шестерни, кольца и пресс-формы. Он позволяет выполнять токарную обработку, расточку, нарезание канавок и торцевую обработку с высокой стабильностью.
2. В чем разница между вертикальным и горизонтальным токарным станком?
Вертикальный токарный станок имеет вертикальный шпиндель, заготовка располагается на столе, что обеспечивает большую устойчивость при работе с тяжелыми и крупными деталями. Горизонтальный токарный станок предназначен для длинных валов и мелких деталей.
3. Можно ли изготовить вертикальный токарный станок по индивидуальному заказу?
Да. Мы можем изготовить на заказ стол с заданным диаметром, диаметром токарной обработки, мощностью шпинделя, гидравлической системой, защитным кожухом и автоматическим инструментом в соответствии с вашими потребностями.
4. Какие системы управления можно использовать для вертикального токарного станка с ЧПУ?
Мы можем установить системы Fanuc, Siemens, GSK и другие в соответствии с требованиями заказчика. Они просты в эксплуатации и стабильны.
5. Каково техническое обслуживание вертикального токарного станка?
Регулярная смазка, очистка от стружки и пыли, проверка винтов и проводов, поддержание направляющей шины в чистоте и смазке.
