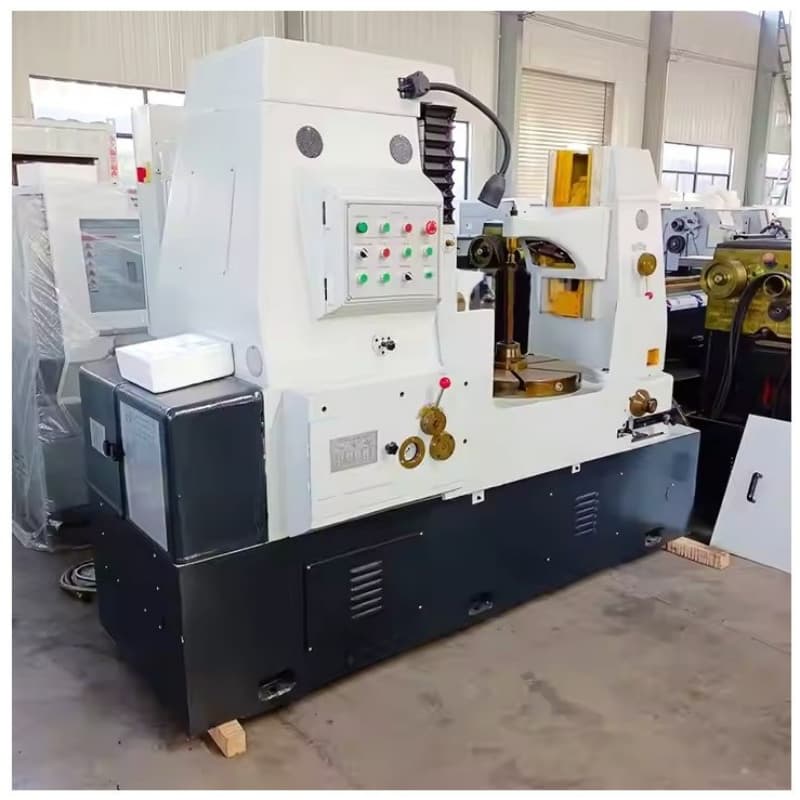

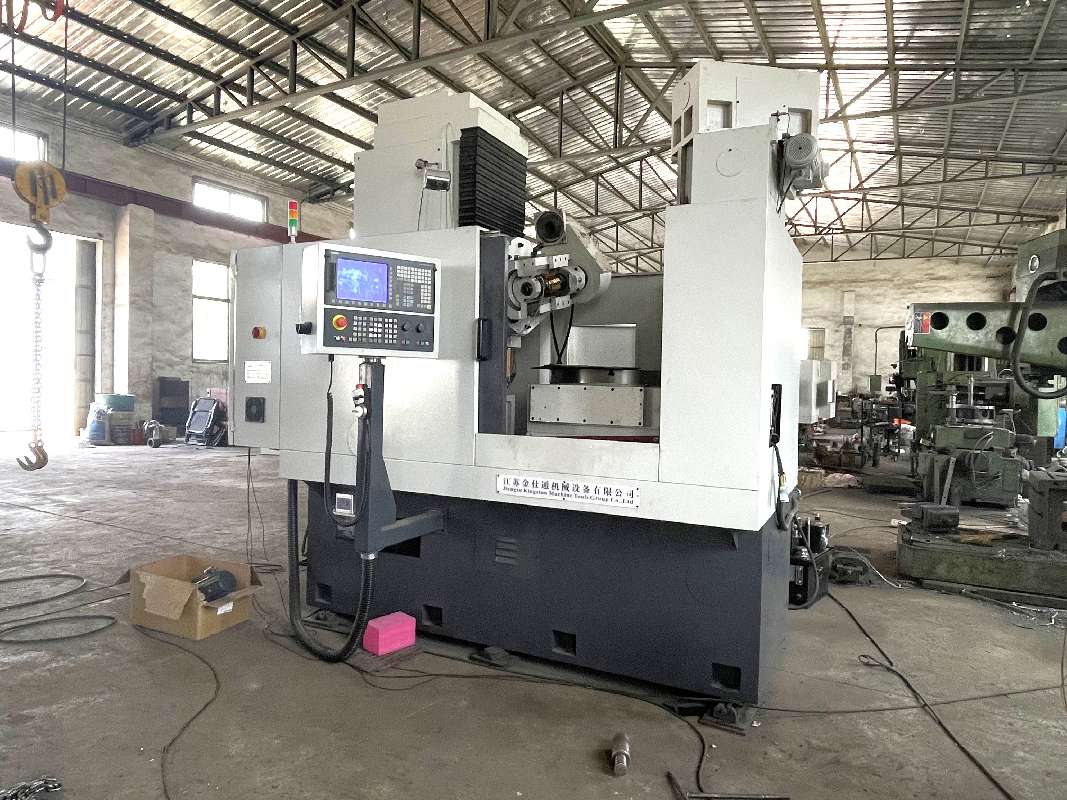

Полностью автоматический металлообрабатывающий зубофрезерный станок с ЧПУ Max Module 16 для производства

Полностью автоматический металлообрабатывающий зубофрезерный станок с ЧПУ Max Module 16 для производства

Зубофрезерный станок с ЧПУ — это специализированный высокоточный автоматический станок для обработки зубчатых колес, который эффективно обрабатывает цилиндрические, косозубые, червячные и другие заготовки. Он отличается высокой жесткостью, стабильной работой, высокой точностью обработки и долговечностью, идеально подходит для серийной прецизионной обработки и крупномасштабного производства различных зубчатых колес.

Минимальный объем заказа (MOQ) :
1
Происхождение продукта :
China
Цвет :
Optional
Порт отправки :
Shanghai
Время выполнения :
30
Масса :
6800kg

Запросить информацию сейчас

Функции

Увеличение высоты вертикальной колонны и хода эффективно расширяет рабочий диапазон.

*Механизм с электрический инструмент прыгнуть позволяет дольше варочная панель и очень увеличивается сервисe жизнь of
тот режущий инструмент .

* Червячная передача высокой точности, превышающей пять классов, отличается длительным сроком службы и стабильной точностью.

* Традиционные подшипники вдоль фрез заменены подшипниками качения, что позволяет увеличить скорость вращения инструмента.

* Внешняя опора малой колонной задней бабки выполнена на шарнирном креплении и легко открывается наружу, что удобно для подвешивания деталей большого диаметра.

спецификация

Спецификация	YK/YKD3150CNC6(4)	единица
Максимальный диаметр заготовки	500	mm
Максимальный модуль	10	mm
Угол наклона обработанной косозубой шестерни	±45°	°
Максимальный диаметр установленной зубофрезы	160	mm
Максимальная длина установленной зубофрезы	160	mm
Максимальное осевое перемещение зубофрезерного инструмента	100	mm
Зубофрезерный станок со сменной оправкой по диаметру	22 27 32 40	mm
Конусность шпинделя зубофрезерного инструмента, конусное отверстие	MT5#	mm
Горизонтальное расстояние от центра зубофрезерного станка до центра рабочего стола.	25-330	mm
Вертикальное расстояние от центра зубофрезерного инструмента до поверхности рабочего стола.	235-535	mm
Расстояние от центра задней колонны до поверхности рабочего стола	350-700	mm
Диаметр рабочей поверхности стола	510	mm
Максимальная скорость вращения шпинделя зубофрезерного станка	625	об/мин
Диапазон скорости осевой подачи (ось Z)	0-2000	мм/ мин
Диапазон скорости радиальной подачи (по оси X)	0-2000	мм/ мин
Максимальная скорость тангенциального движения	2000	мм/мин
Максимальная скорость вращения рабочего стола	30	об/мин
Максимальная скорость вращения инструментальной стойки	4.5	o/s
Габариты машины (Д x Ш x В)	2,97 х 1,80 х 2,15	m
Вес машины	5500/6800	kg

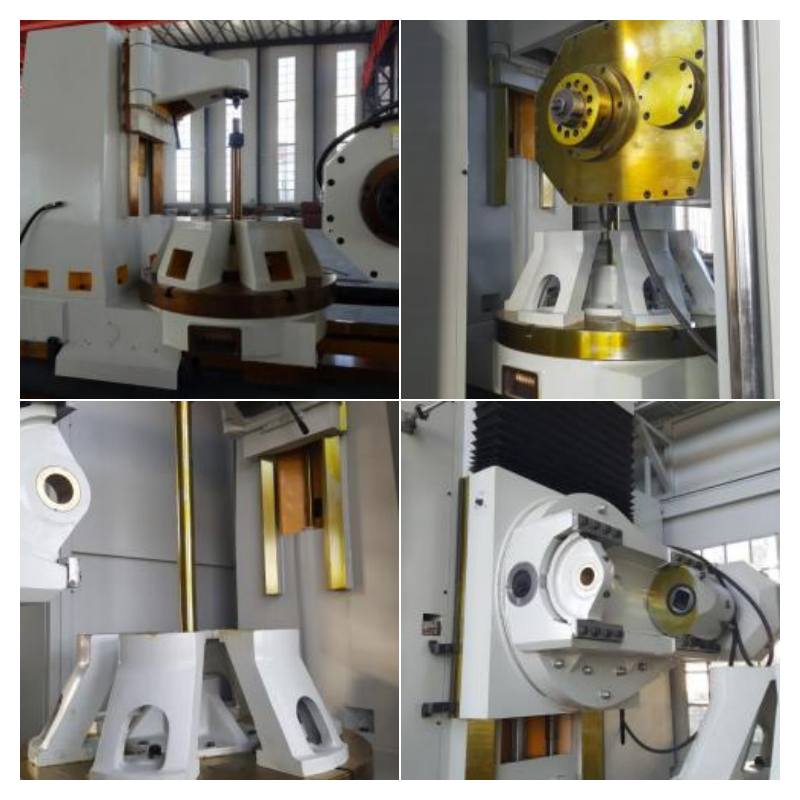

представление продукта

Выполнение эта машина:

1. Увеличена высота вертикальной колонны и увеличен ход: Вертикальная колонна выполнена выше (увеличен осевой ход направляющей головки на 180 мм по сравнению с моделью YK3180 аналогичного типа), что позволяет обрабатывать зубья большей ширины.

2. Электроинструмент с увеличенным ходом обеспечивает более длительный срок службы режущих инструментов. Достигая максимальной длины хода в 180 мм, такой электроинструмент позволяет использовать более длинные фрезы и значительно увеличивает срок их службы.

3. Высокая точность и длительный срок службы:В станке используется червячная передача высокой точности (более пяти классов) и бронзовый сплав, обладающий высокой износостойкостью, что обеспечивает длительный срок службы и стабильную точность.

4.Допускается более высокая скорость вращения инструмента: Традиционные подшипники качения в фрезерных головках заменены подшипниками качения, что позволяет увеличить скорость вращения инструмента.

5. Балансировочный цилиндр с люфтомВибрация возникает при перемещении инструментальной стойки в осевом направлении, что эффективно уменьшает зазор между ходовыми винтами и устраняет вибрацию.

6. Удобная гидравлическая конструкция сокращает время простоя, а также количество циклов работы режущего инструмента.

7. Внешняя опора малой колонной задней бабки выполнена в виде шарнирной конструкции. и легко открывается наружу, что удобно для подвешивания компонентов большего диаметра.

ЦЗЯНСУ КИНГСТОН МАШИНА ИНСТРУМЕНТЫ ГРУППА КОМПАНИЙ, ЛТД

Компания Jiangsu Kingston Machine Tools Group начала свою деятельность в мире металлообработки 20 лет назад, основав в 1998 году крупную организацию, занимающуюся маркетингом, продажей, обслуживанием и поддержкой металлообрабатывающего оборудования и погрузочно-разгрузочных работ на международном рынке. Стремясь предложить нашим клиентам более гибкую и высококачественную линейку станков, отвечающую их самым высоким требованиям, мы провели обширные исследования и обратились к лучшим производителям металлообрабатывающего оборудования по всему миру, включая крупнейшего в мире производителя зубофрезерных станков, станков с ЧПУ для формовки металла, листогибочных прессов и листопрокатных станков и т. д., чтобы изготовить оборудование по нашим спецификациям под маркой Kingston. Наше оборудование включает в себя зубофрезерные станки, станки с ЧПУ для формовки металла, гидравлические металлообрабатывающие станки, листогибочные прессы, гибочные ножницы, прокатные станки, гибочные станки, штамповочные станки, плазменные и лазерные станки для резки, а также токарные станки и т. д.

Почему выбирают нас?

Зрелая и стабильная технология
Благодаря многолетнему опыту в производстве промышленных станков и оборудования с ЧПУ, мы используем отработанные и стабильные процессы, начиная от проектирования конструкции и выбора основных компонентов и заканчивая полной сборкой станков. Наши станки отличаются надежной работой, низким уровнем отказов и хорошей точностью, что позволяет нам удовлетворять долгосрочные потребности в непрерывном производстве, делая нас предпочтительным партнером для клиентов по всему миру.
Поддержка индивидуальных решений
Мы предлагаем эксклюзивные индивидуальные решения, разработанные с учетом спецификаций заготовок, технологии обработки, производственных мощностей и условий на предприятии заказчика, включая модернизацию системы ЧПУ, перемещения, скорости, устройства смены инструмента, оснастки и автоматизации. Одна машина — одно решение, которое поможет вам повысить эффективность, снизить затраты и повысить конкурентоспособность.
Полный спектр послепродажного обслуживания.
У нас есть профессиональная команда послепродажного обслуживания и технической поддержки, которая обеспечивает установку, ввод в эксплуатацию, обучение эксплуатации и техническое обслуживание по всему миру. Круглосуточная онлайн-поддержка. Быстрое реагирование на любые проблемы с оборудованием, своевременная удаленная техническая поддержка и, при необходимости, выездное обслуживание, гарантирующие бесперебойное производство и беспроблемную эксплуатацию.

Наша сертификация

Авторитетные сертификаты, стабильное и надежное качество.

заводская выставка

Профессиональная производственная база, сильные позиции в области высокоточной обработки материалов.

Heavy machinery Factory Exhibition cnc machine High-quality lathe

Упаковка и отправка

Безопасная и профессиональная транспортировка, гарантированная доставка в срок.

Часто задаваемые вопросы

1. Какие зубчатые колеса может обрабатывать зубофрезерный станок с ЧПУ?
Он может обрабатывать прямозубые, косозубые, червячные передачи, шлицы, звездочки и другие цилиндрические шестерни, широко используемые в автомобилях, двигателях, редукторах и деталях машин.
2. Какую точность обработки может обеспечить ваш зубофрезерный станок с ЧПУ?
Наш зубофрезерный станок с ЧПУ обеспечивает точность зубчатых передач 6-7 класса, высокую прецизионность и стабильную передачу крутящего момента.
3. Какой диапазон производительности у модуля обработки данных?
Стандартные модели имеют модульность от 0,5 до 8 модулей, а для тяжелых условий эксплуатации мы можем изготовить на заказ более крупные модели с модулем от 10 до 16.
4. Какие системы ЧПУ доступны?
Мы используем распространенные системы: Siemens, Fanuc, специальные системы ЧПУ для зубчатых передач, стабильные, простые в программировании и эксплуатации.
5. Точки ежедневного технического обслуживания?
Регулярная смазка, очистка от стружки, проверка инструментов и направляющих, регулярная калибровка точности обработки.
