Автоматический станок для сверления гладких отверстий с ЧПУ-управлением и автоматической подачей

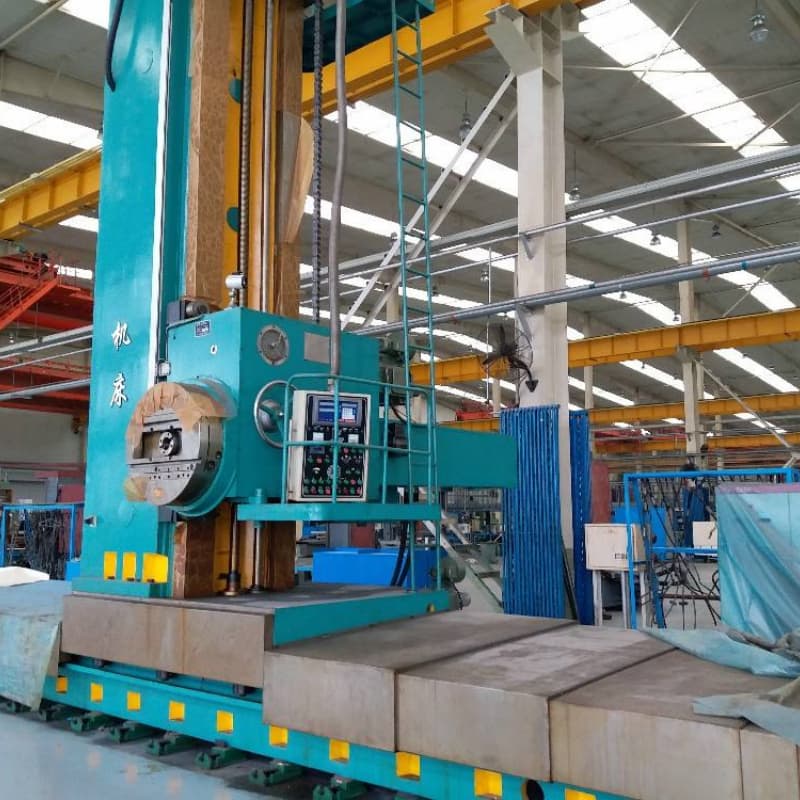

Применение и особенности напольных расточных станков серии TX6216E

1. Основная система трансмиссии

В основной трансмиссии станка TX6216E используется двигатель постоянного тока для бесступенчатой ​​регулировки скорости, а также 4 механических ступени регулировки скорости, управляемых рукояткой. Вращение шпинделя можно изменить на обратное с помощью двигателя.

2. Привод головки торца

Торцовочная головка вращается вместе с полым шпинделем (приводимым в движение торцевой шпонкой) и передает радиальную подачу через планетарный механизм. Используется передача без люфта, чтобы избежать «падения фрезы».

3. Другие движения

Двигатели переменного тока обеспечивают осевое перемещение шпинделя, радиальное перемещение инструментальной стойки торцовочной головки, вертикальное перемещение передней бабки и продольное перемещение передней колонны. Плавная регулировка скорости осуществляется с помощью механического регулятора скорости II плюс электронное регулирование скорости, управляемое электромагнитными муфтами (гидравлическая муфта используется только для радиальной инструментальной стойки торцовочной головки). Все перемещения могут быть реверсированы двигателем.

4. Скользящая каретка

Скользящая каретка оснащена зажимным устройством для удобства, надежности в эксплуатации и снижения трудозатрат.

5. Пути руководства

В направляющие каретки и передней бабки встроены мягкие ленты для снижения коэффициентов статического и динамического трения и обеспечения стабильной работы.

6. Структуры передачи

Перемещение колонны осуществляется с помощью зубчатой ​​передачи и рейки; перемещение передней бабки и расточной штанги осуществляется с помощью ходового винта и гайки.

7. Смазка и защита

В гидравлической системе смазки используются высококачественные отечественные гидравлические компоненты. Направляющие и ходовые винты смазываются автоматически. Направляющая станины оснащена защитным экраном из нержавеющей стали.

Шпиндель
Диаметр	Φ160 мм
Коническое отверстие	Метрическая система 80
Вращение (бесступенчатое)	1,8–500 об/мин
Диапазон подачи (бесступенчатый)	0,45–1500 мм/мин
Максимальный осевой ход	1200 мм
Высокая скорость	1500 мм/мин
Расстояние от центра шпинделя до платформы (мин.)	600 мм
Макс.	3600 мм
Максимальный диаметр сверлильного отверстия	Φ750 мм
Максимальная сила сопротивления подаче	3920 кг
Максимальный момент затяжки	490 кг·м
Радиальный инструментальный штифт торцовочной головки
Вращение (бесступенчатое)	1,8–120 об/мин
Диапазон подачи (бесступенчатый)	0,21–750 мм/мин
Максимальный ход	220 мм
Высокая скорость	750 мм/мин
Максимальный диаметр обработки торцов	Φ1000 мм
Максимальный диаметр сверлильного отверстия	Φ1000 мм
Головка грифа
Максимальное вертикальное перемещение (по оси Y)	3000 мм
Диапазон подачи (бесступенчатый)	5–1500 мм/мин
Высокая скорость	1500 мм/мин
Передняя колонна
Максимальное горизонтальное перемещение (по оси X)	8000 мм
Диапазон подачи (бесступенчатый)	5–1500 мм/мин
Высокая скорость	1500 мм/мин

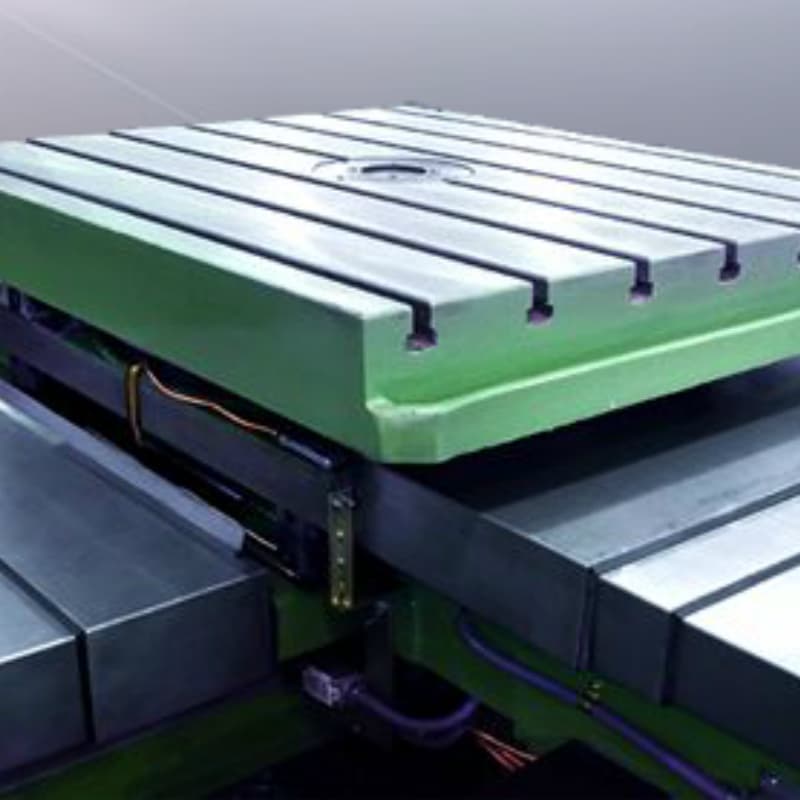

Платформа (по специальному заказу)
Размеры платформы	4500×1800×400
Площадь (длина × ширина)	5400×4500 мм
Максимальная грузоподъемность	15 т/м²
Власть
Главный двигатель Z4－160/31	30 кВт 1500 об/мин
Подающий двигатель	7,5 кВт 1500 об/мин
Габаритные размеры (длина × ширина × высота)	12600×8802×7000 мм
Общий вес (приблизительно)	67т

Преимущества продукта

•
• 1. Непревзойденная точность и стабильность. Наш станок для расточной обработки с ЧПУ, оснащенный усовершенствованной системой ЧПУ и высокоточным шпинделем, обеспечивает точность на уровне микронов (±0,005 мм). Интеллектуальная компенсация ошибок гарантирует стабильное качество массового производства деталей для аэрокосмической и автомобильной промышленности.
•
• 2. Высокая эффективность и автоматизация для снижения затрат. Полностью автоматизированный расточный станок с ЧПУ обеспечивает непрерывную работу с меньшими трудозатратами. Интегрированная многопроцессная обработка (расточка/фрезерование/сверление/нарезание резьбы) и однократное зажимание повышают эффективность на 30-50%, а быстрая настройка сокращает время простоя.
•
• 3. Высокая универсальность и возможность индивидуальной настройки. Типы: горизонтальный/вертикальный/для глубоких отверстий/переносной расточный станок, подходит для стали/чугуна/алюминия. Диаметр расточки 4–2000 мм, регулируемый ход для большинства промышленных задач.

ЦЗЯНСУ  КИНГСТОН  МАШИНА  ИНСТРУМЕНТЫ ГРУППА КОМПАНИЙ, ЛТД

Компания Jiangsu Kingston Machine Tools Group начала свою деятельность в мире металлообработки 20 лет назад, основав в 1998 году крупную организацию, занимающуюся маркетингом, продажей, обслуживанием и поддержкой металлообрабатывающего оборудования и погрузочно-разгрузочных работ на международном рынке. Стремясь предложить нашим клиентам более гибкую и высококачественную линейку станков, отвечающую их самым высоким требованиям, мы провели обширные исследования и обратились к лучшим производителям металлообрабатывающего оборудования по всему миру, включая крупнейшего в мире производителя зубофрезерных станков, станков с ЧПУ для формовки металла, листогибочных прессов и листопрокатных станков и т. д., чтобы изготовить оборудование по нашим спецификациям под маркой Kingston. Наше оборудование включает в себя зубофрезерные станки, станки с ЧПУ для формовки металла, гидравлические металлообрабатывающие станки, листогибочные прессы, гибочные ножницы, прокатные станки, гибочные станки, штамповочные станки, плазменные и лазерные станки для резки, а также токарные станки и т. д.

Почему выбирают нас?

• Зрелая и стабильная технология

  Благодаря многолетнему опыту в производстве промышленных станков и оборудования с ЧПУ, мы используем отработанные и стабильные процессы, начиная от проектирования конструкции и выбора основных компонентов и заканчивая полной сборкой станков. Наши станки отличаются надежной работой, низким уровнем отказов и хорошей точностью, что позволяет нам удовлетворять долгосрочные потребности в непрерывном производстве, делая нас предпочтительным партнером для клиентов по всему миру.
• Поддержка индивидуальных решений

  Мы предлагаем эксклюзивные индивидуальные решения, разработанные с учетом спецификаций заготовок, технологии обработки, производственных мощностей и условий на предприятии заказчика, включая модернизацию системы ЧПУ, перемещения, скорости, устройства смены инструмента, оснастки и автоматизации. Одна машина — одно решение, которое поможет вам повысить эффективность, снизить затраты и повысить конкурентоспособность.
• Полный спектр послепродажного обслуживания.

  У нас есть профессиональная команда послепродажного обслуживания и технической поддержки, которая обеспечивает установку, ввод в эксплуатацию, обучение эксплуатации и техническое обслуживание по всему миру. Круглосуточная онлайн-поддержка. Быстрое реагирование на любые проблемы с оборудованием, своевременная удаленная техническая поддержка и, при необходимости, выездное обслуживание, гарантирующие бесперебойное производство и беспроблемную эксплуатацию.

Наша сертификация

Авторитетные сертификаты, стабильное и надежное качество.

------------------------------

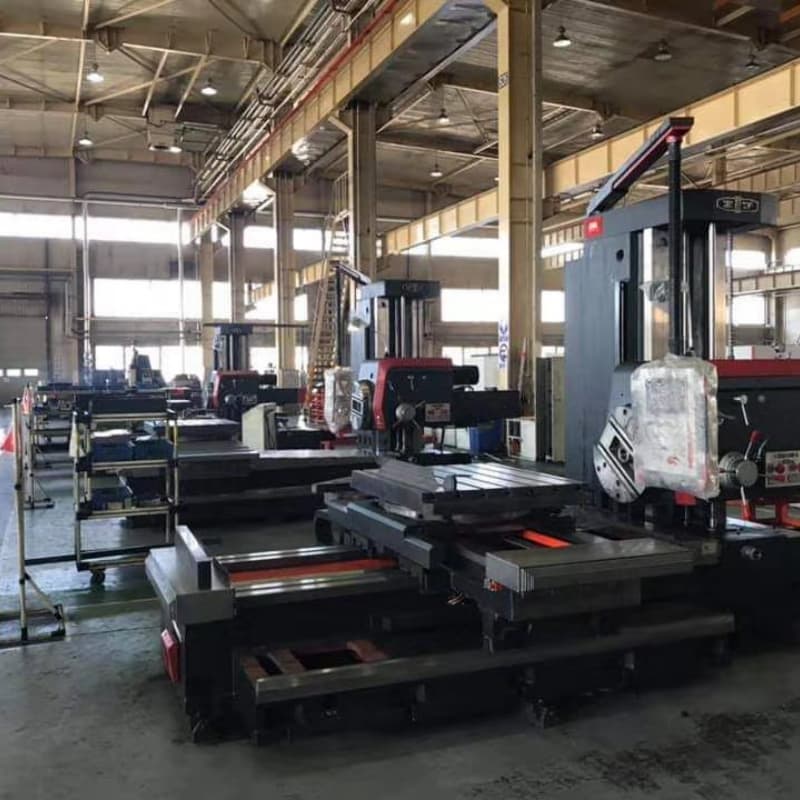

заводская выставка

Профессиональная производственная база, сильные позиции в области высокоточной обработки материалов.

Упаковка и отправка

Безопасная и профессиональная транспортировка, гарантированная доставка в срок.



Часто задаваемые вопросы

В1: Для каких заготовок наиболее подходит станок с ЧПУ для расточной и фрезерной обработки?



Он в основном используется для изготовления сложных коробчатых деталей, пресс-форм, рам и крупных прецизионных деталей, требующих одновременной расточки, фрезерования, сверления и нарезания резьбы.



В2: В чем разница между 3-осевыми, 4-осевыми и 5-осевыми расточно-фрезерными станками с ЧПУ?



3-осевая обработка выполняет базовую плоскостную обработку; 4-осевая обработка дополняется вращательной осью для обработки дуг/поверхностей; 5-осевая обработка позволяет создавать сложные 3D-поверхности и обрабатывать их под разными углами.



В3: В чем разница между расточным и фрезерным станком с ЧПУ и обрабатывающим центром?



Станки с ЧПУ для расточной и фрезерной обработки специализируются на высокоточной расточной и крупногабаритной фрезеровке; обрабатывающие центры больше подходят для изготовления деталей общего назначения с быстрой сменой инструмента.



Вопрос 4: Подходит ли станок с ЧПУ для расточной и фрезерной обработки для черновой и чистовой обработки?



Да. Обладает высокой жесткостью для черновой обработки и высокой точностью для чистовой обработки, подходит для всех этапов обработки.



В5: Как выбрать правильный ход расточно-фрезерного станка с ЧПУ?



Выбирайте параметры в зависимости от размера заготовки, диапазона обработки и рабочего пространства, убедитесь, что ход по осям X/Y/Z охватывает вашу заготовку.
