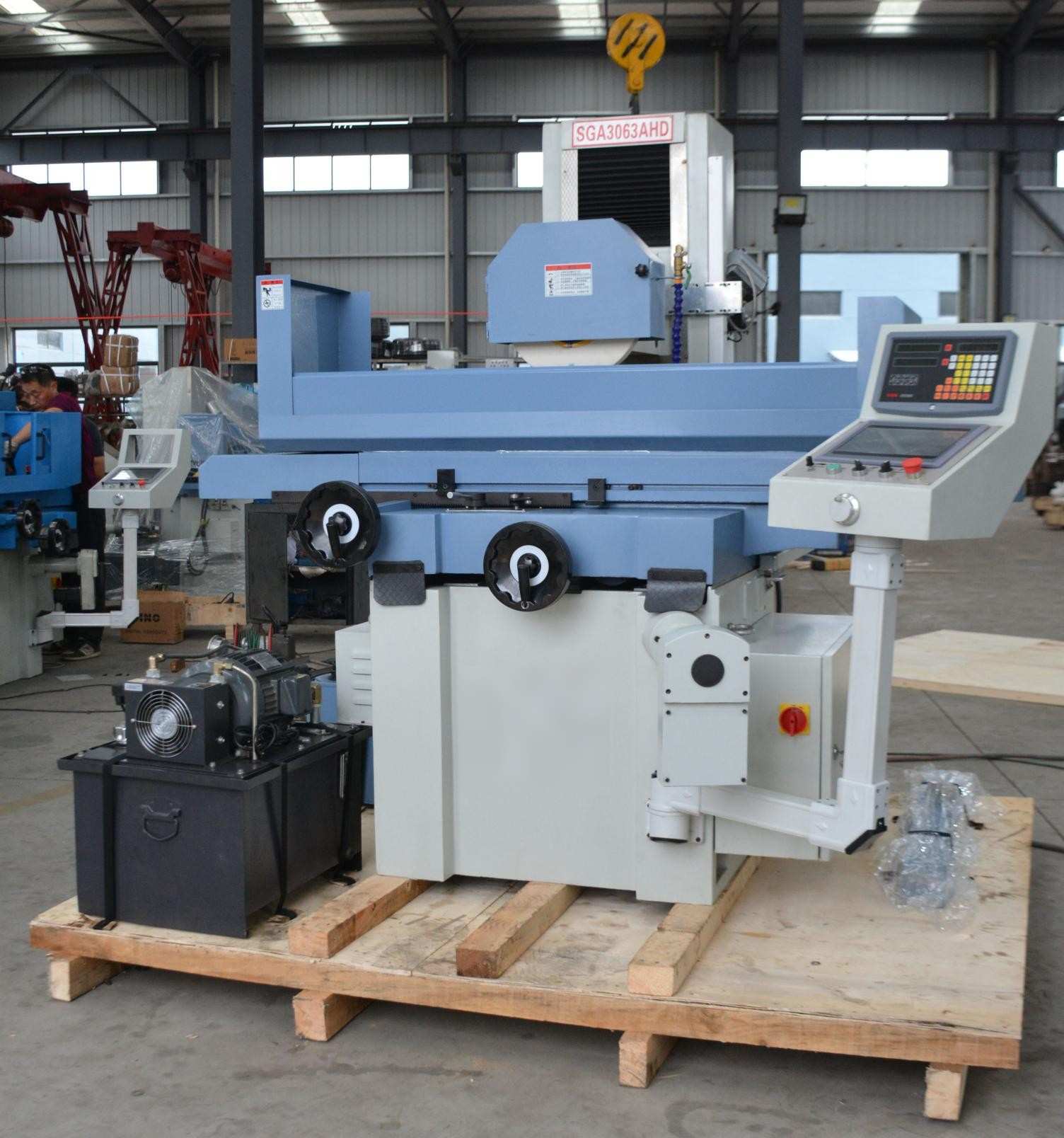

Он полностью автоматический шлифовальный станок В конструкции используется высокопрочный серый чугун для основания, колонны и направляющих, что обеспечивает исключительную жесткость конструкции, подавление вибраций и поддержание стабильной плоскостности обрабатываемых деталей. Станок оснащен независимой гидравлической станцией и сенсорной системой управления GS-PLC, а также стандартным электромагнитным рабочим столом, что делает его идеальным для прецизионной плоскостной шлифовки пресс-форм и механических деталей с высокой экономической эффективностью.
Оси X и Y оснащены направляющими с пластиковым покрытием для исключения рывков и проскальзывания на низких скоростях. Продольный стол использует композитные V-образные направляющие, а поперечный суппорт — двойные V-образные направляющие, что обеспечивает надежную несущую способность и превосходную износостойкость. Шпиндель оснащен прецизионными подшипниками с предварительной нагрузкой без зазоров для стабильной шлифовки. Отдельный гидравлический блок имеет встроенный теплообменник для контроля повышения температуры, что исключает термическую деформацию и вибрацию во время длительной непрерывной работы.

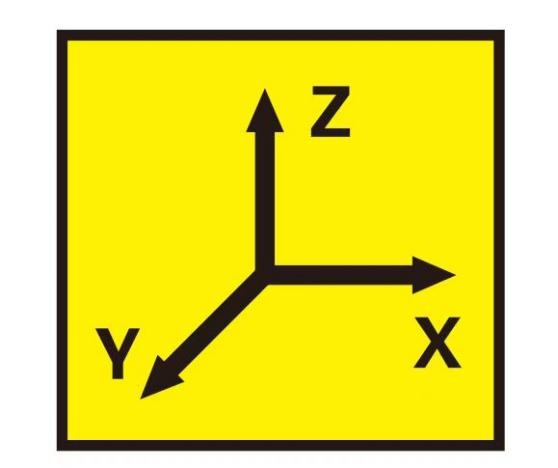

1. Трехосевая система перемещения

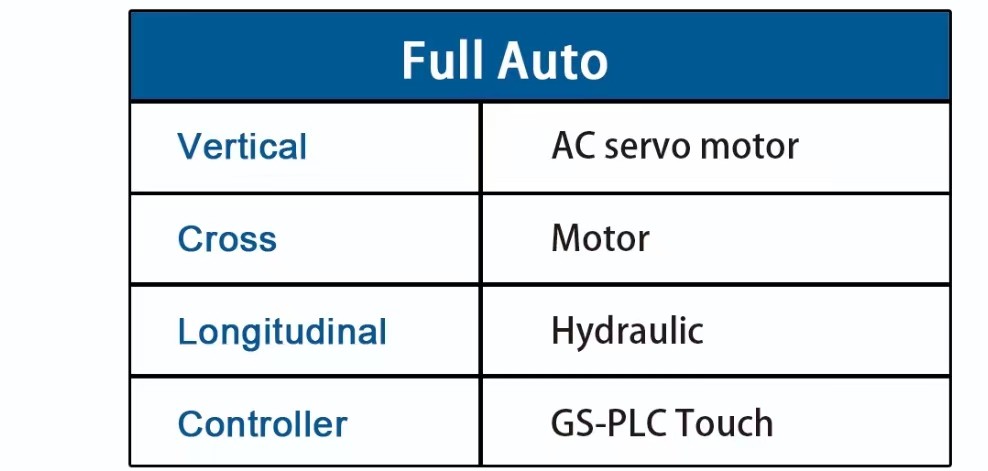

Станок имеет стандартную трехкоординатную компоновку XYZ с различными конструкциями приводов для каждой оси:
Ось Z (вертикальная ось подачи)
Ось Z, приводимая в движение серводвигателем переменного тока, является основой автоматической циклической шлифовки. Она обеспечивает быстрое вертикальное перемещение и регулируемую точную подачу для точного контроля глубины шлифовки.

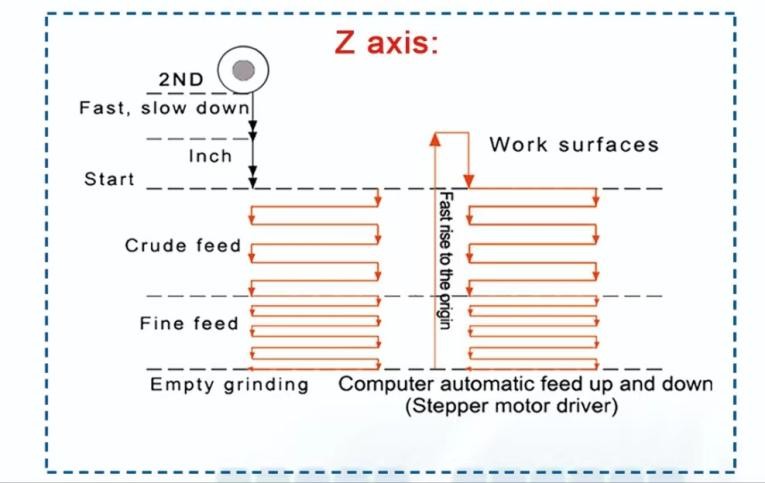

Цикл автоматической шлифовки по оси Z работает следующим образом: шлифовальный круг быстро опускается и замедляется при приближении к заготовке, затем следует черновая шлифовка, тонкая шлифовка и чистовая обработка. После завершения цикла шлифовальная головка автоматически поднимается в исходное положение, при этом все этапы обработки настраиваются с помощью сенсорного экрана.
Ось Y (поперечная ось)
Поперечная ось с электроприводом поддерживает автоматическую возвратно-поступательную подачу и ручную точную настройку с помощью маховика, что обеспечивает гибкую регулировку бокового удаления материала.
Ось X (продольная ось)
Продольный стол с гидравлическим приводом обеспечивает плавное возвратно-поступательное движение для обработки всей поверхности. Ограничители хода установлены с обоих концов для предотвращения случайных столкновений.
2. Система управления с помощью сенсорного экрана

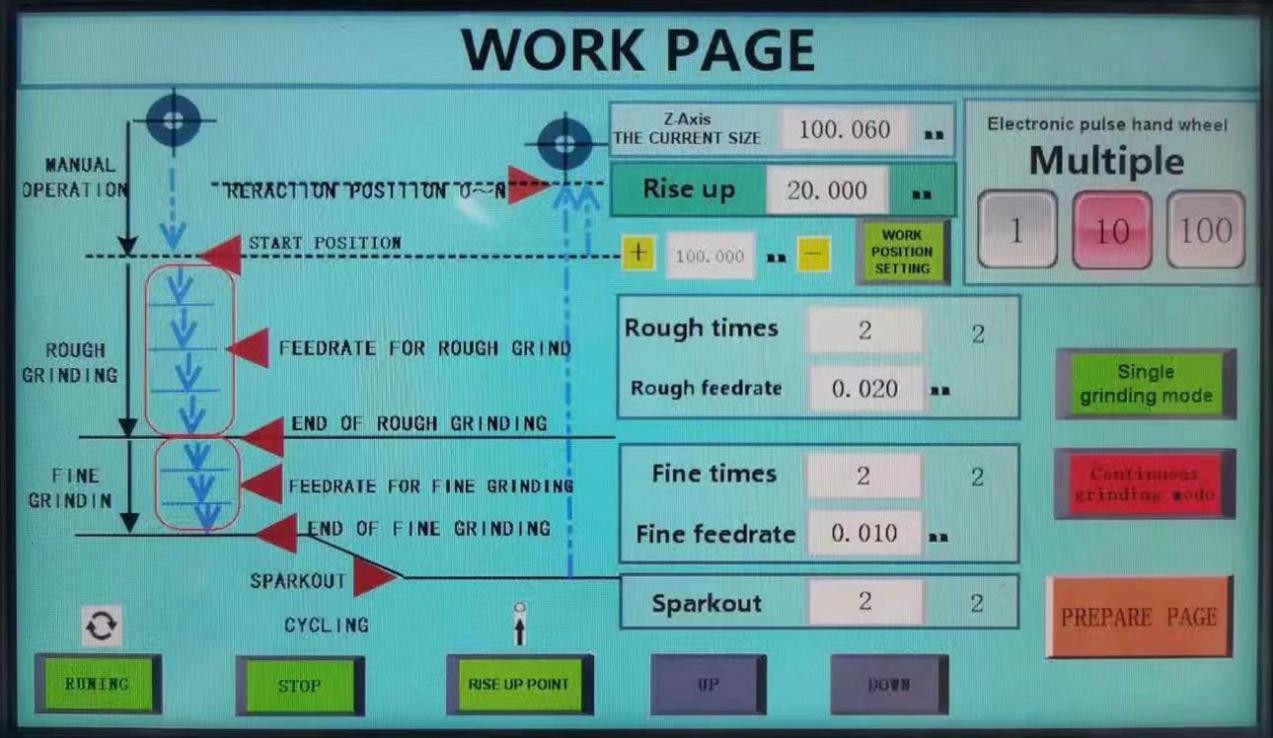

Машина оснащена сенсорным контроллером Samsys SMART-panel IE V3 с полностью визуализированной настройкой параметров, не требующей сложного программирования.
Операторы могут свободно настраивать основные параметры шлифовки: циклы черновой шлифовки и глубину подачи, циклы тонкой шлифовки и глубину подачи, а также время чистовой обработки. Поддерживается электронное переключение увеличения маховика для точного ручного позиционирования, а также режимы одноцикловой и непрерывной шлифовки. Кнопки «ЗАПУСК» и «СТОП» с управлением одним нажатием упрощают повседневную работу.
3. Основные преимущества продукта
Направляющие с низкофрикционным покрытием и усиленная V-образная направляющая конструкция обеспечивают стабильную грузоподъемность и длительный срок службы.
Предварительно нагруженный подшипниковый узел шпинделя уменьшает биение шпинделя, обеспечивая стабильное качество обработки поверхности заготовок из стали, алюминиевых сплавов и чугуна.
Независимая гидравлическая система охлаждения стабилизирует движение стола и предотвращает температурные колебания размеров при длительной эксплуатации.
Сервоуправляемая ось Z обеспечивает контроль глубины обработки на микронном уровне, что идеально подходит для шлифовки сверхтонких высокоточных деталей.
Двойная механическая и программная защита от превышения допустимого хода предотвращает столкновение шлифовального круга с зажимными приспособлениями.
4. Стандартные принадлежности
Сенсорный экран Samsys SMART, электронный маховик, шлифовальный круг и фланец, светодиодная рабочая лампа, магнитный патрон, инструменты для балансировки кругов, инструмент для параллельной правки, защитные кожухи, размагничиватель, блок циркуляции охлаждающей жидкости, алмазный инструмент для правки, опорные ножки для выравнивания станка, централизованная система смазки и полный набор сервисных инструментов.
Часто задаваемые вопросы
В1: Какие виды заготовок может обрабатывать этот шлифовальный станок?
A1: Он используется для обработки черных металлов, включая сталь и чугун, а также цветных металлов, таких как алюминиевые сплавы. Широко применяется для изготовления формовочных плит, тонких прецизионных деталей и стандартных механических компонентов.
В2: В чем преимущество сервомотора на оси Z?
A2: Сервомотор обеспечивает сверхвысокую точность вертикальной подачи, гарантируя равномерное удаление материала во время черновой и тонкой шлифовки, что значительно повышает точность плоскостности тонких заготовок.
В3: Какова роль искрового шлифования?
A3: При шлифовании с искровым разрядом вертикальная подача не применяется. Это удаляет остаточные следы шлифования и снимает внутреннее напряжение обработки, эффективно уменьшая деформацию заготовки после размагничивания и разгрузки.
Вопрос 4: Как избежать конфликтов при автоматической обработке?
A4: На участках перемещения по осям X и Y установлены механические ограничители. Операторы также могут устанавливать безопасные границы перемещения на сенсорном экране, чтобы ограничить диапазон перемещения стола для двойной защиты.
