Если ваша мастерская производит стальные трубы, маслопроводы, обсадные трубы, фитинги для трубопроводов или соединители для пожарных труб, надежный резьбонарезной станок является ключевым оборудованием для получения стабильной внутренней и наружной резьбы. Многие покупатели по ошибке используют стандартные токарные станки с ЧПУ для нарезания резьбы на трубах, что приводит к вибрации, ошибкам резьбы и нестабильному выходу годных изделий. Это руководство поможет вам разобраться во всех важных моментах выбора подходящего резьбонарезного станка для вашего производства.

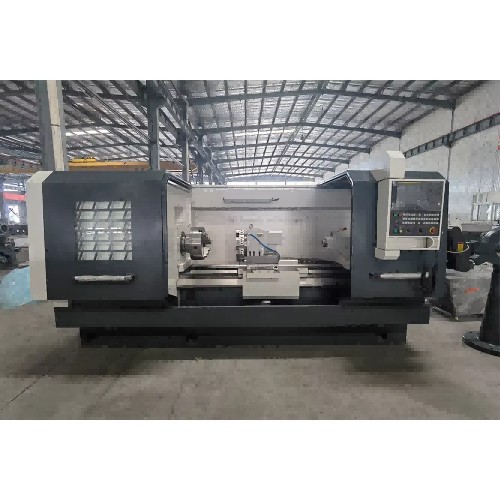

Что такое токарный станок для нарезки труб?
A токарный станок для нарезки труб Эта модель имеет специальную конструкцию с большим отверстием для шпинделя, позволяющую пропускать через него длинные стальные трубы. В отличие от обычных токарных станков, она обеспечивает высокий крутящий момент, высокую жесткость резания и точную повторяемость резьбы по стандартам NPT, BSP, BSPT, API и другим. Она широко применяется в нефтегазовой, водопроводной, противопожарной, гидравлической и металлоконструкционной отраслях.
1. Подтвердите максимальный диаметр трубы и диаметр отверстия шпинделя.
Диаметр отверстия шпинделя — это важнейший параметр, который необходимо проверить. От него зависит, трубы какого диаметра можно пропускать через станок.
Измерьте максимальный внешний диаметр вашей необработанной трубы.
Оставьте достаточный зазор для подачи воды по трубе.
Распространенные модели: QK1313, QK1319, QK1322, QK1327, QK1335 с диаметром канала ствола от 130 мм до 350 мм или с индивидуальным диаметром.
При обработке толстостенных труб диаметром 6 или 8 дюймов токарные станки с малым диаметром отверстия не подойдут, даже если диаметр обработки кажется достаточным.
2. Соответствие требуемым стандартам резьбы.
Для разных рынков требуются разные профили резьбы труб, и система управления токарным станком должна их поддерживать:
NPT / NPTF: Североамериканские нефтегазовые и гидравлические трубопроводы
BSPP / BSPT: европейская, юго-восточноазиатская, общая сантехника.
API 5B: Трубы и обсадные трубы для масляной промышленности (требования высокой точности)
Перед оформлением заказа убедитесь, что контроллер может запрограммировать эти шаги резьбы без дополнительных модификаций.
3. Проверьте жесткость станины и конструкцию станины.
Резьба по трубам Это резка под большой нагрузкой. Слабая рама станка приведет к появлению вибраций и конусности резьбы:
Предпочтительно цельнолитая чугунная кровать, обработанная для снятия внутренних напряжений и естественного старения.
Более широкая направляющая, усиленный шпиндельный узел, усиленная передняя бабка.
Двухзажимная конструкция (передний и задний зажим) для зажима длинных труб.
Легкие токарные станки общего назначения не предназначены для непрерывного нарезания резьбы на трубах в массовом производстве.
4. Система ЧПУ и предпочтения в работе
Два основных варианта:
Экономичность: системы GSK и Newday отличаются стабильностью и низкими затратами на техническое обслуживание, популярны для стандартных резьбовых соединений BSP/NPT.
Премиум-сегмент: Siemens, Fanuc, для высокопроизводительной нарезки резьбы API, повышенной стабильности и послепродажного обслуживания на зарубежных рынках.
Также убедитесь в поддержке языков для ваших операторов (русский, испанский, английский интерфейс и руководства).
5. Мощность двигателя, крутящий момент и обрабатываемый материал.
Для труб из углеродистой стали, легированной стали и нержавеющей стали требуется разный крутящий момент на шпинделе:
Водопроводная труба из углеродистой стали: стандартная силовая установка главного двигателя.
Толстостенный корпус из сплава, трубы из нержавеющей стали: требуется более высокая мощность и большой крутящий момент на низких оборотах.
Не следует обращать внимание только на скорость вращения шпинделя; крутящий момент на низких оборотах имеет большее значение для нарезания резьбы на трубах.
6. Аксессуары, влияющие на эффективность производства
Ознакомьтесь со стандартными и дополнительными пакетами услуг:
Передний и задний двойные зажимы (необходимы для длинных труб)
Стационарный упор / упор для стабилизации тонкой трубы для антивибрационной защиты.

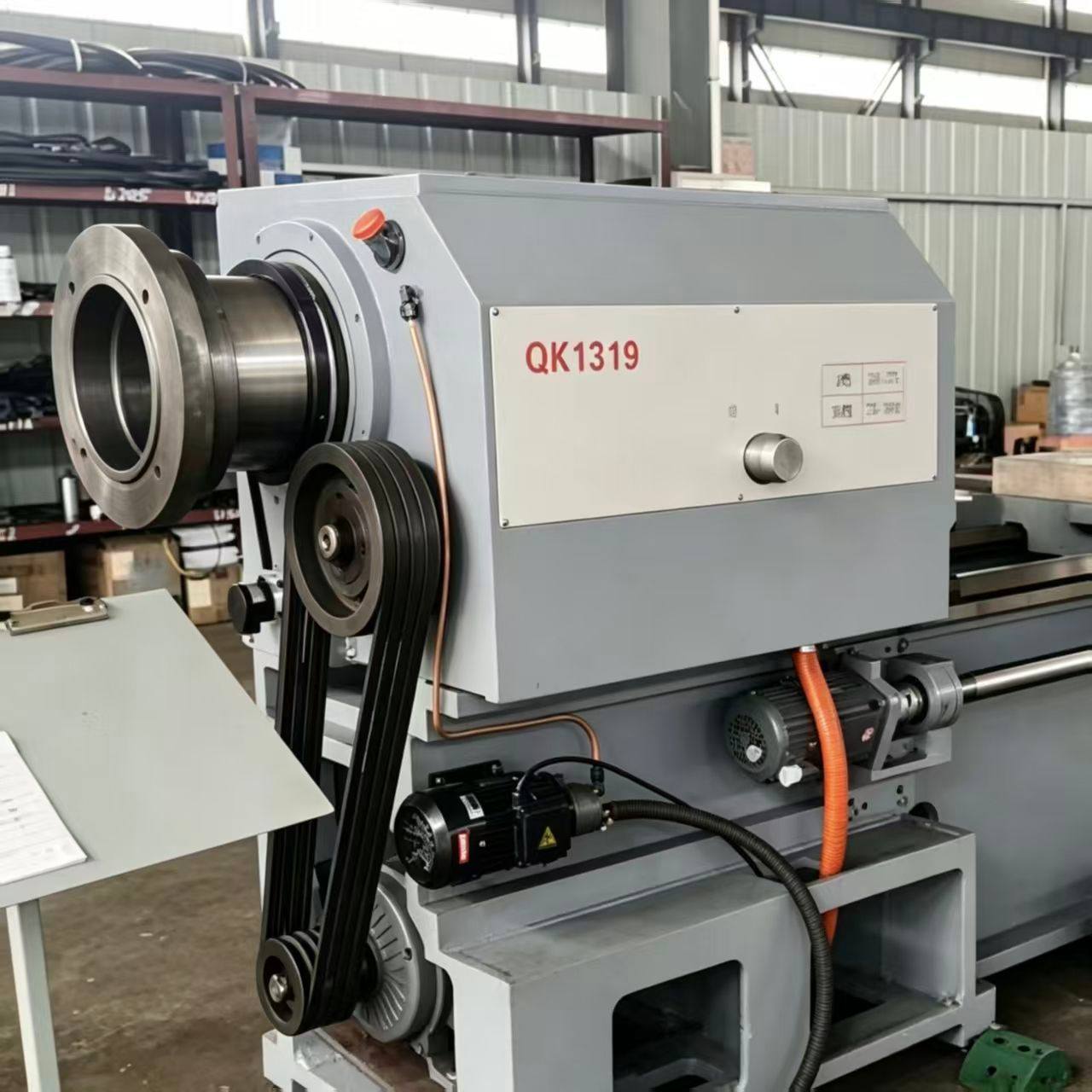

Гидравлическая задняя бабка
Система охлаждения, централизованная система смазки, защитные кожухи.
Измерительные приборы для контроля резьбы, соответствующие вашему стандарту резьбы.
7. Справочник по сценариям применения
Сантехника, противопожарные трубы, водопроводы: стандартный горизонтальный токарный станок с ЧПУ для нарезания резьбы на трубах, резьба BSPT/NPT.
Трубы, обсадные трубы, бурильные трубы для нефтедобычи: токарный станок API, предназначенный для нефтедобычи, усиленная конструкция.
Для мелкосерийного производства: ручной труборезный станок или станок QK1313 начального уровня.
Серийное производство: полностью автоматизированный токарный станок с ЧПУ для нарезки резьбы на трубах с функцией автоматической подачи.
Распространенные ошибки, которых следует избегать при покупке.
1. Приобретение универсального токарного станка большого диаметра вместо специализированного станка для нарезки труб (с малым диаметром шпинделя).
2. Игнорируя совместимость со стандартами резьбы, сосредотачиваясь только на цене.
3. Недооценка длины трубы, забывание проверить максимальную длину заготовки.
4. Выбор недорогих токарных станков с тонкостенной рамой для непрерывной обработки больших объемов материала.
5. Неподтверждение наличия запасных частей и местной послепродажной поддержки.
Контрольный список перед отправкой запроса
Максимальный наружный диаметр трубы и толщина стенки
Стандарт резьбы (NPT / BSP / API)
Материал: углеродистая сталь / сплав / нержавеющая сталь
Требуемый пакетный вывод
Напряжение и частота сети (380 В 50 Гц / 460 В 60 Гц)
Предпочтительная марка контроллера ЧПУ
Требуется двойной патрон, люнет или регулируемая длина.
Часто задаваемые вопросы
В: Может ли обычный токарный станок с ЧПУ нарезать резьбу на трубах?
А: Он может изготавливать короткие образцы резьбы, но у большинства стандартных токарных станков небольшой диаметр шпинделя. Длинные трубы не проходят через него, а жесткости недостаточно для нарезания резьбы на толстых трубах.

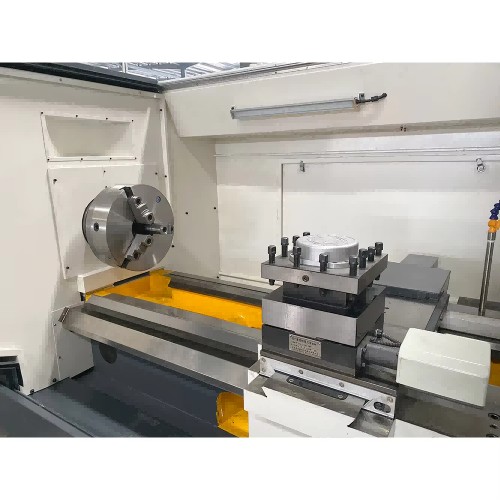

В: В чем разница между Токарные станки для нарезки труб QK1319 и QK1327?
А: Основное различие заключается в размере отверстия шпинделя, максимальной пропускной способности трубы и весе станка. Модель QK1327 тяжелее и предназначена для обсадных труб большего диаметра.
В: Требует ли API обработки потоков больше ресурсов?
А: Да. Резьба API требует строгого шага, конусности и качества поверхности, поэтому вам нужен высокоточный токарный станок и откалиброванная программа нарезания резьбы.
Закрытие
Лучший токарный станок для нарезки труб — это не самый дорогой, а тот, который соответствует размеру вашей трубы, спецификации резьбы и производственной нагрузке. Отправьте чертеж заготовки и требования к резьбе нашей команде, и мы порекомендуем подходящую модель и конфигурацию для вашего цеха.
