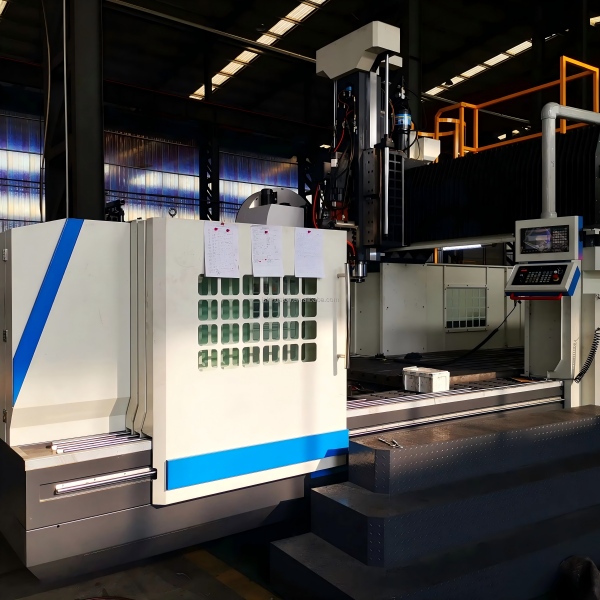

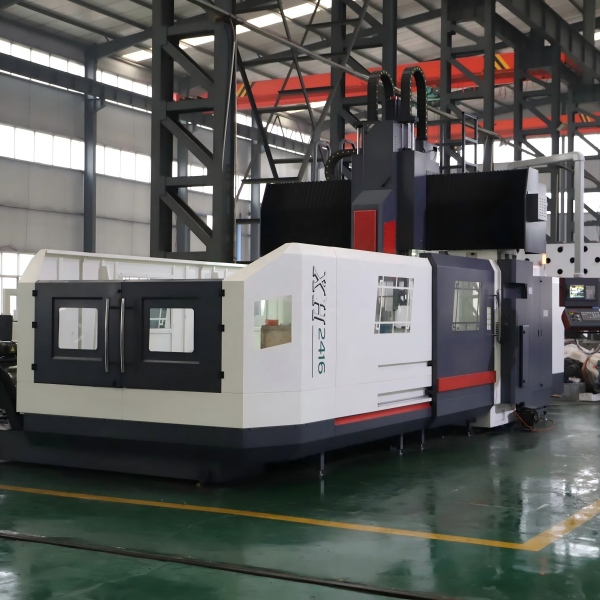

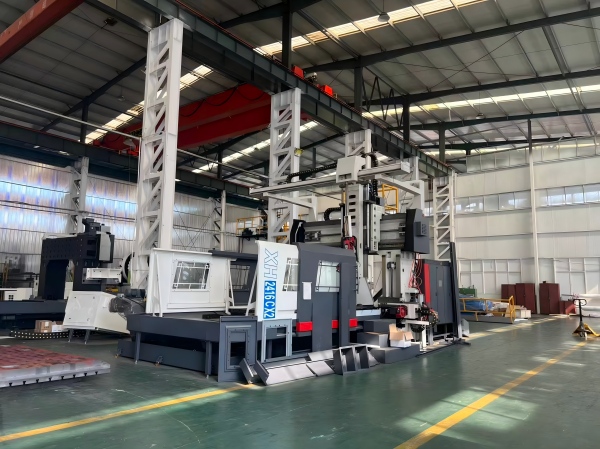

Фрезерный станок с ЧПУ для портальных конструкций Используется портальная рама, состоящая из двойных колонн и поперечной балки. Рабочий стол может быть зафиксирован или перемещен в продольном направлении, в то время как фрезерная головка осуществляет поперечную и вертикальную подачу вдоль поперечной балки. Являясь основным оборудованием для обработки крупногабаритных и тяжелых деталей, он широко используется в производстве пресс-форм, машиностроении, энергетическом оборудовании, аэрокосмической, судостроительной и других отраслях промышленности, решая сложные задачи обработки, связанные с тяжелым резанием и многооперационной комбинированной обработкой крупных заготовок.
1. Основные типы конструкций
Существует два основных типа: портальные фрезерные станки с неподвижной балкой и портальные фрезерные станки с подвижной балкой.
- Фрезерный станок с неподвижной балкой: высота поперечной балки остается неизменной. Он отличается исключительной жесткостью конструкции, стабильной точностью и простотой в обслуживании. Это самая популярная модель на рынке, идеально подходящая для изготовления крупногабаритных пресс-форм, плит и элементов каркаса машин.
- Фрезерный станок с подвижной балкой: поперечная балка может подниматься и опускаться вдоль двойных колонн, обеспечивая больший ход по оси Z. Подходит для обработки тяжелых отливок со значительными перепадами высоты.
В число доступных конфигураций входят 3-осевые, 4-осевые и 5-осевые портальные фрезерные станки. Для обработки боковых и наклонных отверстий могут быть установлены угловые фрезерные головки и универсальные фрезерные головки.
2. Ключевые преимущества
- Высокая общая жесткость для интенсивной резки.
Портальная рама с двойными колоннами выполнена методом цельного литья и обладает превосходной устойчивостью к изгибу и кручению. Вибрация хорошо подавляется во время резки. Для обработки твердых материалов, таких как литая сталь, чугун и толстые стальные листы, она подходит для агрессивного фрезерования на большую глубину и с высокой подачей. Обеспечивает хорошее качество поверхности и более длительный срок службы инструмента, с минимальным отклонением точности при длительном массовом производстве.
- Большой ход и высокая грузоподъемность
Он обеспечивает просторный рабочий ход и стол для тяжелых грузов, способный зажимать и обрабатывать сверхкрупные отливки, стальные пластины и сварные конструкционные детали за одну установку. Нет необходимости разделять крупные заготовки для сегментированной обработки, что значительно повышает общую точность размеров деталей.
- Высокая эффективность обработки и возможность расширения функционала.
Возможна многопроцессная обработка за один зажим, включающая фрезерование, сверление, расточку и нарезание резьбы. Повторный зажим сокращается, что снижает погрешность позиционирования. Дополнительные принадлежности, такие как поворотный стол, универсальная фрезерная головка и оси переменного тока, позволяют осуществлять одновременную обработку по 4/5 осям для обработки сложных криволинейных поверхностей.
- Хорошая открытость и гибкая компоновка производства.
Открытая портальная конструкция обеспечивает удобную загрузку и выгрузку заготовок. Крупногабаритные детали могут подниматься на рабочий стол с помощью крана. Она подходит как для изготовления единичных изделий на заказ, так и для серийной обработки.
- Стабильная долговременная точность
Толстостенная литая станина и усиленная конструкция портала эффективно поглощают ударные нагрузки при резке. Термическая деформация хорошо контролируется. Обеспечивается стабильная точность размеров при длительной непрерывной работе, соответствуя строгим требованиям к допускам для компонентов тяжелой промышленности.
3. Типичные сценарии применения
Основания пресс-форм, крупногабаритные пресс-формы, конструкционные детали машиностроения, детали энергетического оборудования, компоненты судов, рамы автоматизированного оборудования, обработка толстолистового металла, крупногабаритные сварные детали.
4. Часто задаваемые вопросы
В1: В чем разница между портальным фрезерным станком с неподвижной балкой и станком с подвижной балкой?
A: Конструкция с неподвижной балкой обеспечивает постоянную высоту балки, лучшую жесткость и меньшие затраты на техническое обслуживание, подходит для большинства стандартных крупногабаритных заготовок. Конструкция с подвижной балкой позволяет поднимать балку для более высоких деталей, однако она более сложная и имеет более высокую стоимость приобретения.
Вопрос 2: Может ли 3-осевой портальный станок обрабатывать наклонные поверхности?
A: Стандартная 3-осевая модель не может обрабатывать наклонные поверхности напрямую. Для обработки наклонных поверхностей и сложных криволинейных поверхностей необходимо добавить универсальную фрезерную головку или перейти на 4-осевую/5-осевую конфигурацию.
В3: Какие материалы может обрабатывать портальный фрезерный станок?
А: Подходит для обработки чугуна, литой стали, углеродистой стали, легированной стали, алюминиевых сплавов и других металлических материалов. Широко используется для обработки крупногабаритных металлических заготовок.
Вопрос 4: Какие факторы влияют на точность обработки на портальном фрезерном станке?
А: К основным факторам относятся жесткость литья, качество направляющих и шариковинтовых передач, производительность шпинделя, температурный режим станка и способ зажима заготовки. Регулярное техническое обслуживание также необходимо для поддержания точности в долгосрочной перспективе.
В5: Подходит ли портальный фрезерный станок для массового производства мелких деталей?
A: Не рекомендуется. Портальные станки предназначены для обработки крупногабаритных заготовок. Массовое производство мелких деталей более экономически выгодно при использовании вертикальных обрабатывающих центров.
